求助，一个普通的差动脉冲宽度调制电路，但是就是仿真不出我要的结果

2019-07-17 15:44发布

站内问答 / multisim
6278 4 1766

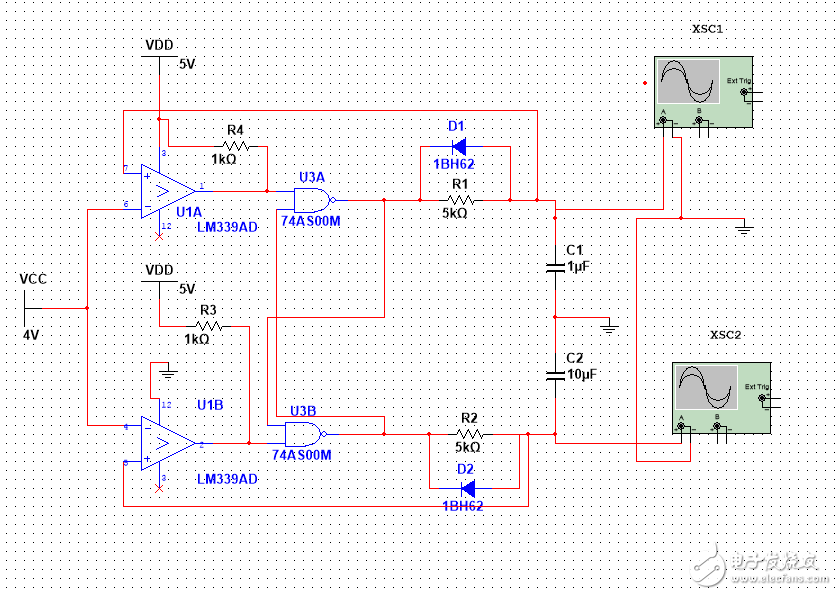

file:///C:UsersyyjAppDataRoamingTencentUsers843329824QQWinTempRichOleAUF$L9Y~O}(3EJ873RE9`93.pngfile:///C:UsersyyjAppDataRoamingTencentUsers843329824QQWinTempRichOleAUF$L9Y~O}(3EJ873RE9`93.pngfile:///C:UsersyyjAppDataRoamingTencentUsers843329824QQWinTempRichOleAUF$L9Y~O}(3EJ873RE9`93.pngfile:///C:UsersyyjAppDataRoamingTencentUsers843329824QQWinTempRichOleAUF$L9Y~O}(3EJ873RE9`93.pngfile:///C:UsersyyjAppDataRoamingTencentUsers843329824QQWinTempRichOleAUF$L9Y~O}(3EJ873RE9`93.png QQ截图20160721141940.png 这个电路应用挺广泛的，但是为什么在multisim中仿真就有问题呢？
附上仿真的结果 QQ截图20160721142205.png QQ截图20160721142210.png

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
chenwei6991627
1楼-- · 2019-07-17 18:52
应该实际器件的参数不可能一样，你仿真的时候参数是一样的
叫我杰哥
2楼-- · 2019-07-17 23:50
chenwei6991627 发表于 2016-7-21 15:54
应该实际器件的参数不可能一样，你仿真的时候参数是一样的

那有没有办法让这个电路仿真出理论上的结果呢？
ONS我搜
3楼-- · 2019-07-18 05:44
大哥，我也设计这个电路，你加我1604233205我有问题问你
JQ_Lin
4楼-- · 2019-07-18 08:10
本帖最后由 JQ_Lin 于 2017-11-30 18:36 编辑

首先要让两路振荡起来。否则就不可能得到想要的仿真结果。
