集成电路设计的可怜人 发表于 2018-1-3 10:30 我们用的是multisim

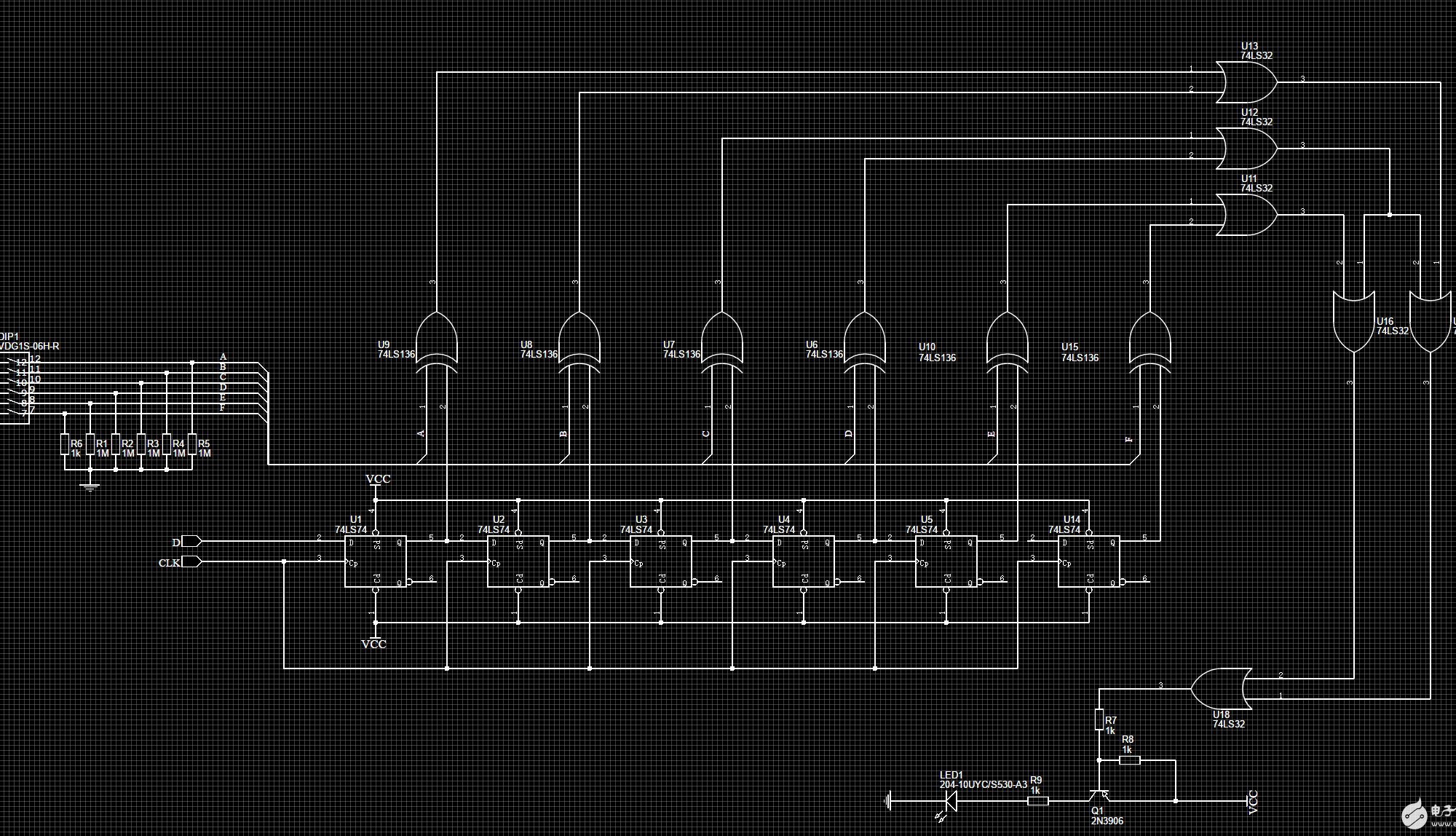

晓晓江南 发表于 2018-1-2 20:16 以下就是一个序列信号检测器，其中DIP1用来设置序列，至于计数电路，还是建议楼主自己去画，这里就不画。
集成电路设计的可怜人 发表于 2018-1-3 08:56 谢谢您 ，我现在就去做
晓晓江南 发表于 2018-1-3 09:28 把CLK接到方波发生器的输出端，D端为信号输入端，另外DIP1另一边是接在VCC上（不知道为什么图居然上传之后不完整），你也可以通过设置DIP1改变要检测的序列。
晓晓江南 发表于 2018-1-2 15:15 那就更好了，Multisim的元件最丰富，图中的元件都能找到，特别是DIP1这个元件在Multisim中应该是拨码开关。
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 集成电路设计的可怜人 的问题《序列信号检测器，求助！》','https://www.xiaopingtou.net/q-80482.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
那就更好了，Multisim的元件最丰富，图中的元件都能找到，特别是DIP1这个元件在Multisim中应该是拨码开关。 最佳答案
谢谢您 ，我现在就去做
把CLK接到方波发生器的输出端，D端为信号输入端，另外DIP1另一边是接在VCC上（不知道为什么图居然上传之后不完整），你也可以通过设置DIP1改变要检测的序列。
我们用的是multisim
能留个您的联系方式吗？有些问题请教您
