关于74LS192仿真，借位输出端的问题

2019-07-17 15:50发布

站内问答 / multisim
5712 1 1057

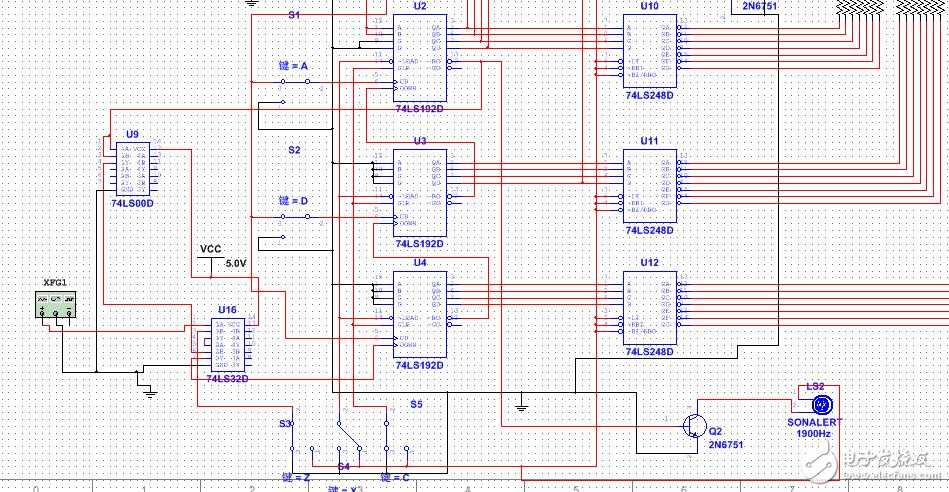

该设计为30.0秒倒计时仿真，U16为2输入或门，U9为二输入与非门，高位片U2借位输出端BO先通过一个非门，再与10Hz信号和手动暂停端相加，接到低位片CPdown上，以实现手动暂停和减法到000后自动停止。
现在有个问题就是，当减法到000后，不能自动停止，而是又从999开始做减法。
我用示波器仿真看到借位输出端的借位输出负脉冲宽度非常小，导致不能正常自动暂停。现实情况会这样吗，是我的电路不够完善还是multisim软件设置的问题
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
chenwei6991627
1楼-- · 2019-07-17 19:17
 精彩回答 2  元偷偷看……
