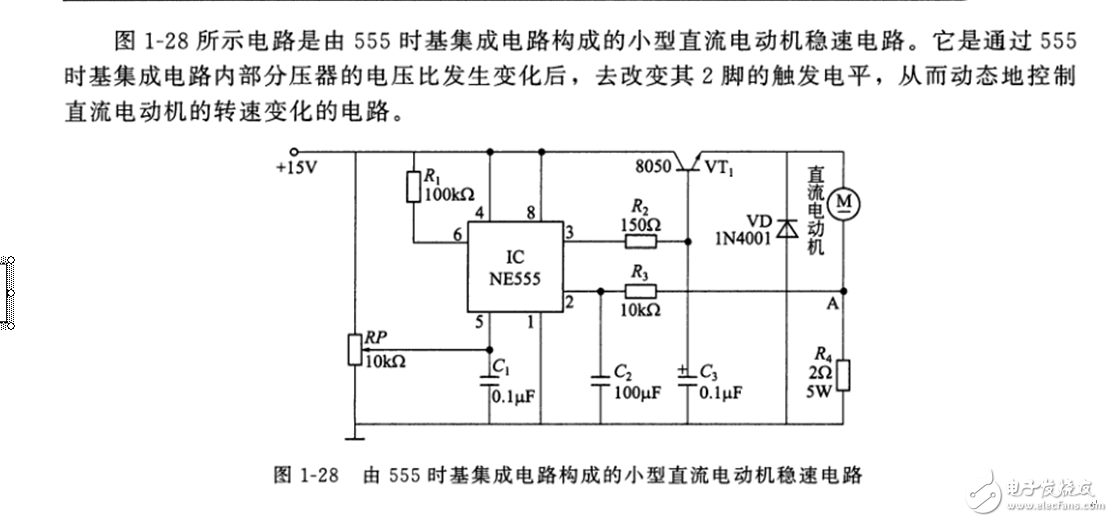

我是按照这个连的呀，

这个电路图具有以PWM为直流电机调速和稳速的功能。
存在问题如下：
1. 参数搭配不合适。例如C2电容值过大，导致脉冲频率过低，电机抖动明显。
2. 这样连接的NPN三极管Q1，导通时不彻底，有约2V的管压降。
3. NPN开关管基极所连的电容C1应当取消掉。
4. 续流二极管D1应当并接于电机两端。
5. 调速用的电位器阻值须设置得当，且两端应配以适当的电阻，获得合适的调速范围。

最佳答案

有问题需要解决，为什么不完整截图？
直接上传仿真文件吧。

这个楼主先上个原理图看看

按这个连的
