multisim

低通滤波仿真波形问题请教

2019-07-17 15:54发布

站内问答 / multisim
1747 2 1714

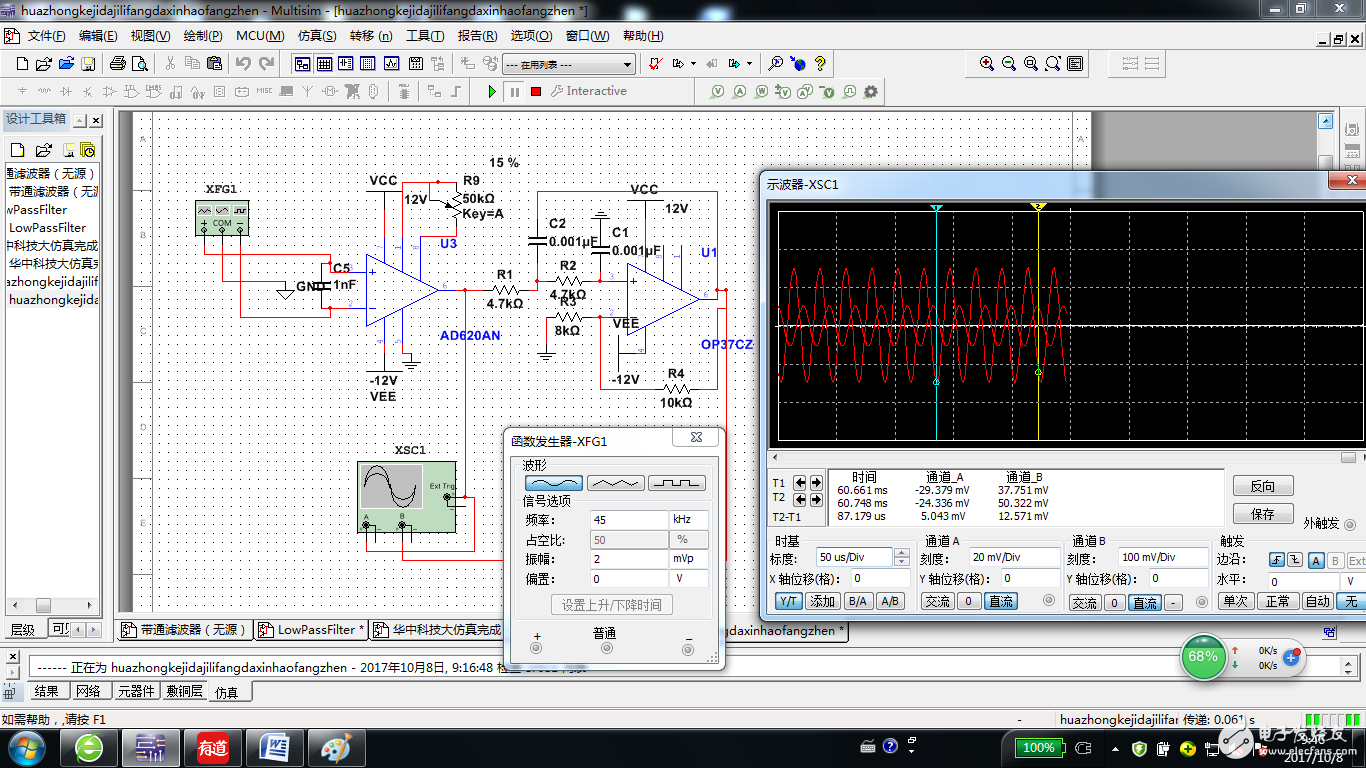

小弟仿真低通滤波二阶低通滤波截止频率为33.8K,试验中信号从5K增加到40K,波形在低频时滤波器输入和输出信号相位基本一致，当频率越高时相位相差越大，且没有滤波效果，请各位大虾指点1.电路是否有问题，
2.波形是否正确
5k 5k
10k 10k
20k 20k
45k 45k
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
jiciwi
1楼-- · 2019-07-17 20:14
相位是由于电容的缘故
lisg13962294244
2楼-- · 2019-07-17 23:02
jiciw你好，是不是使用了这种二阶滤波之后，这种波形是正确的？
