高频三极管包络检波仿真

2019-07-17 15:56发布

6566 7

请问一下，我做了一个三极管包络检波的仿真电路，可是得到的正弦信号却是失真严重，请教各位大佬，能帮我看下是什么原因吗？下图为仿真波形图和电路图

仿真结果

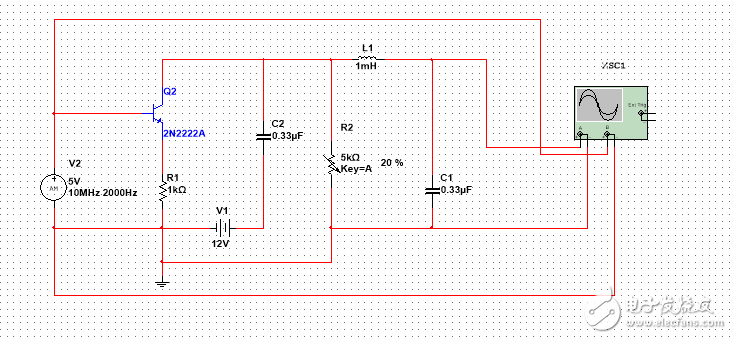

电路图

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-07-17 16:28

滤波电路是不是参数不对啊

2楼-- · 2019-07-17 21:23

包络检波：发现自己对这个名词不懂，百度了下

3楼-- · 2019-07-17 23:23

这个问题楼主解决了吗是什么原因造成的

4楼-- · 2019-07-18 03:28

12V电源有用吗？

5楼-- · 2019-07-18 07:46

精彩回答 2 元偷偷看……

6楼-- · 2019-07-18 12:26

1.为了加快仿真速度，AM载波使用了1MHz，并且调制度设置成了0.5
2.C1和C2全部减小为0.1UF，为了增加检波的响应速度，减小充放电时间
