求助!!为什么照着例图画仿真出来的结果不对??求大神解答

2019-07-17 15:59发布

QQ截图20170624021500.png QQ图片20170624021445.png QQ图片20170624021620.png QQ截图20170624021429.png

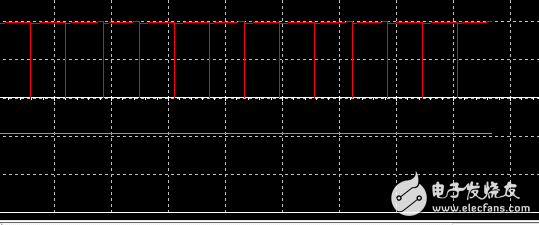

对比了好久,看不出来有什么不一样,但是为什么仿真出来的结果不一样呢??眼睛已瞎,求大神解答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
晓晓江南
1楼-- · 2019-07-17 17:37
LM324AD没有接电源
JQ_Lin
2楼-- · 2019-07-17 23:14
本帖最后由 JQ_Lin 于 2017-6-27 22:52 编辑

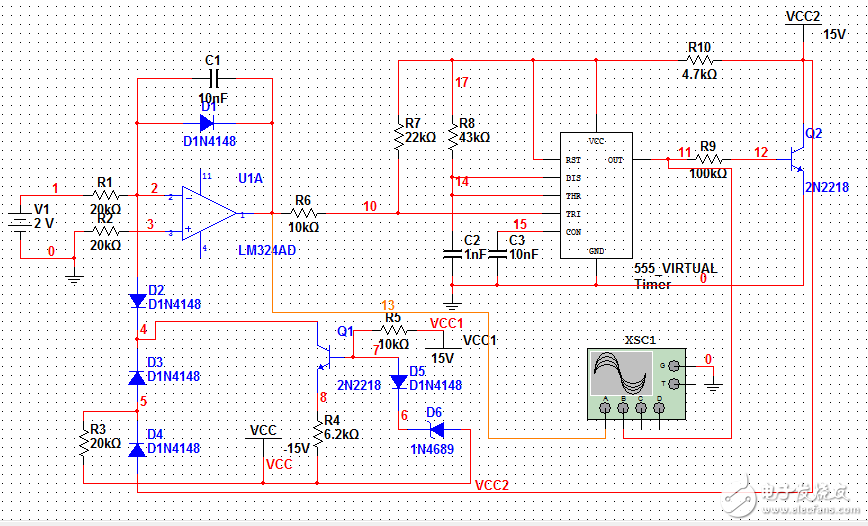

  上、下两图有不同之处,且上图也有严重错误!

  上图中的(三个引出端的)运放,默认连接正负电源VCC(15V)和VEE(-15V)的。而下图中的LM324没有连接正、负电源。

  下图把VCC定义为-15V也是不妥的,应当改用VEE(-15V)。

  上、下两图的共同的严重错误是:右上角VCC(15V)电源错误地连接到三极管Q2集电极那里。
  三极管Q2导通时将使VCC电源短路到地,这是导致的错误结果一。
  555的电源引脚、RST引脚和R7、R8通过电阻R10连接到VCC,导致555的供电和内部比较器阀值极不稳定,这是导致的错误结果二。
  左下角的那个二极管的阳极端始终处于固定的15V电平上,这是导致的错误结果三。
  这都是照抄照搬惹的祸,只能越抄越错!
  正确的连接是,右上角的VCC(15V)应当放置到555的VCC引脚处,让电阻R10成为三极管Q2的集电极负载电阻。
