LM324单电源供电怎么实现单极性转双极性电路？？

2019-07-17 16:20发布

站内问答 / multisim
6861 19 1140

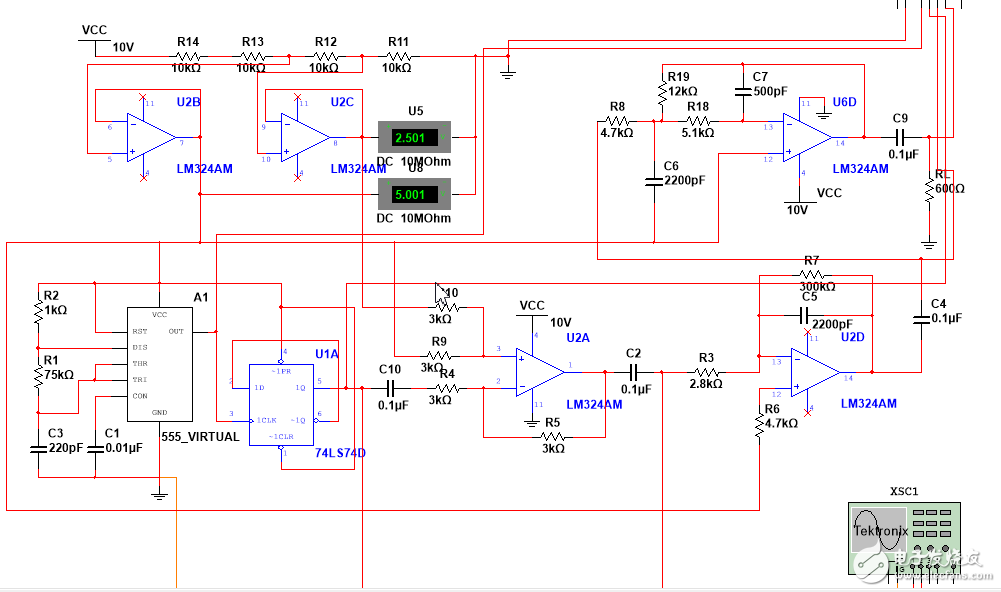

一个模电设计，用555产生0-5v的方波，现在要让方波变为的双极性的，初步的设想使用差放减法电路，可是输出的是不是方波，变成梯形的，不知道什么原因？？或者有更好的转极性方法吗？（仅限单电源运放）
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
cc2016
1楼-- · 2019-07-17 16:42
应该是运放压摆率不够造成的，324压摆率只有0.3V/us，符合图中的梯形斜率，楼主可以换压摆率更高的运放试试 最佳答案
李春明
2楼-- · 2019-07-17 21:23
适当调整一下电容的容量
elite_ye
3楼-- · 2019-07-17 21:59
王栋春 发表于 2016-12-3 22:58
适当调整一下电容的容量

还是不行啊，再调小的话就变成尖的了，大点的话还是梯形的
猎国倾城
4楼-- · 2019-07-18 00:53
楼主方波频率多少啊？运放压摆率可够？
猎国倾城
5楼-- · 2019-07-18 06:36
 精彩回答 2  元偷偷看……
houjue
6楼-- · 2019-07-18 07:34
      我只能说按照楼主的要求做的话，成本将超过用双电源供电哦～～～且元件增多，PCB也要增大，不经济呀！
