二阶低通滤波器设计出现电压衰减

2019-07-17 16:25发布

设计一二阶压控电压源低通滤波器,截止频率为20Hz,增益K=1,查表知B=1.414,C=1.0,计算得出各电阻电容如图。示波器显示波形正常,幅频响应曲线满足要求,但是为什么用万用表查看电压显示5V输入成了3.5V,为什么会有衰减?波形正常啊!求分析。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
kongxiaohan
1楼-- · 2019-07-17 18:59

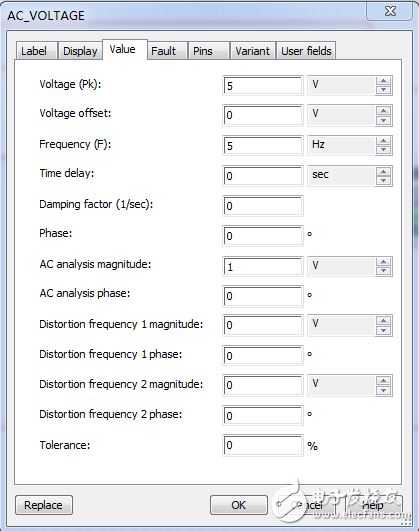

问题已经解决。multisim电压源默认的是峰值电压,而不是有效值。所以电压源输出的有效值是5/1.414=3.536V,电路设计没有问题。
kongxiaohan
2楼-- · 2019-07-17 21:09
已经解决。
电子工程师2014
3楼-- · 2019-07-18 00:01
好专业
chenwei6991627
4楼-- · 2019-07-18 04:20
 精彩回答 2  元偷偷看……
dongbo_ni
5楼-- · 2019-07-18 09:03
看看就
