电路里很多电阻要改才行，信号输入端是运放同相输入端电路里都没画，R3要改成几十千欧一般二十到三十多千欧，电路放大倍数是R1比R2，二十倍R1要换成二十千欧而且R2要串一个隔直流电容到地，容量一两百微法，R23，R24换成几百欧甚至取消，R25，R26换成一两百欧电路里是用1千欧会缴励电流小无法推动后面复会管，R9，10，15，16用10欧，C6，8，R4，5取消，100W输出电源每臂要55V，两点之间高压是R25开路或三极管没开通或者损坏，正常电压很低只是电阻压降加三极管BE压降，通常一两伏。 最佳答案

源文件发上来，给你看看

18666166302 发表于 2016-3-5 06:37
电路里很多电阻要改才行，信号输入端是运放同相输入端电路里都没画，R3要改成几十千欧一般二十到三十多千欧，电路放大倍数是R1比R2，二十倍R1要换成二十千欧而且R2要串一个隔直流电容到地，容量一两百微法，R23，R24换成几百欧甚至取消，R25，R26换成一两百欧电路里是用1千欧会缴励电流小无法推动后面复会管，R9，10，15，1 ...

之前的附图上去的是没有输入信号的，我在调直流偏置参数是否可行，！
修改：（1）我后来按你说的把R9，10，15,16换成了10欧;
(2)放大器的电源正反换了下，就好了；（关于这个问题我到时传个文件上去10W与100W的上去你帮我看看，这两个电路是同一个运放电源接法不一样?）

这个电路的设计要求是：P=100W ，RL=8欧姆    放大10倍（20DB） f=DC-150KHZ
这样的话可以算出的参数是：（1）Vrms=28.28  ；Vomax=39.99V Vp-p=80V左右，我留的余量小点取45V；
（2）输出电流Iorms=3.54A   Iomax=5A  ;(根据输出电流算需要的输入电流，输入电流取小点就可以减小失真（原理也没懂）所以我取得比较小，按Q2，3,6,7 hef=60；其他管子按100算，索取的输入电流差不多是8.4UA)

偏置电路：
我取得空载电流是10mA（流过Q2,3,6,7），然后流过Q1与Q5的电流取的是20mA,而Q8,Q9取得是2mA，Q8,Q9偏置电流取得是0.5mA，通过R21，23,24,22来设置，R25与R26发射极的反馈电阻，他的压降大概是2V

不明白的问题：

（1）静态偏置电路 从Q8,Q9是2mA，Q1与Q5是20mA，但是后面就不是说设置的那样分流成10mA，后面那路Q3与Q7没工作；
（2）当加入输入信号时，Q3与Q7没工作，所以的电流全部从Q2与Q6上流过；输出电压波形挺好的，但是电流波形失真严重，不知道为什么？
（3）现在是用的同相反馈放大，输出电压与输入电压没有产生相位差，但是改成反相反馈，就要相位差了？

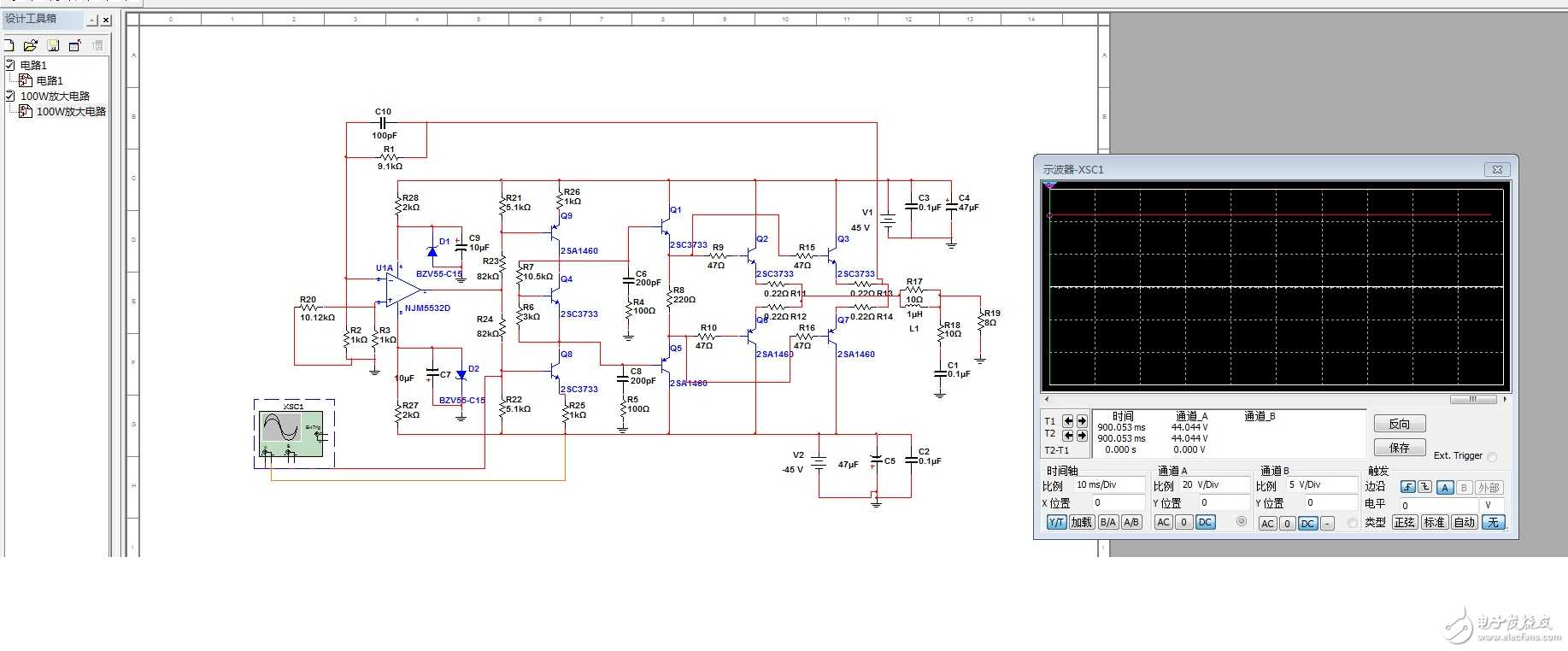

我用的是Multisim 11.0

10W与100W仿真实例.rar 下载积分: 积分 -1 分

412.19 KB, 下载次数: 23, 下载积分: 积分 -1 分

yanwuhua 发表于 2016-3-18 13:58
之前的附图上去的是没有输入信号的，我在调直流偏置参数是否可行，！
修改：（1）我后来按你说的把R9，10，15,16换成了10欧;
(2)放大器的电源正反换了下，就好了；（关于这个问题我到时传个文件上去10W与100W的上去你帮我看看，这两个电路是同一个运放电源接法不一样?）

补通下图中的R8要改成56欧姆才是我算的电流20mA！

列兵老虎 发表于 2016-3-4 20:01
第一眼就看到了错误：V2（电源）极性反了，应该是+接地。没搭实际电路应该庆幸，不然通电后那个C5会爆炸——极性反了，都是V2电池极性的错。

只要更正V2电源即可，C5极性原本是正确的，不需改变。

没关系的，仿真里的我改成了-45V正着接，与写成45V反着接是一样的效果！
