硬件：
       stm32f103
       cs5513
开发环境：
       keil v5.20
问题：
       基于stm32f103芯片读取CS5513的ADC值，CS5513为24位ADC芯片，采用5V供电（V+）、参考电压（VREF）为2.5V，参考电势（AIN-）为0V，采用SPI总线方式读取CS5513的ADC值，结果读取的数值并不理想，希望各位大侠给指点指点！多谢了！详细描述如下：

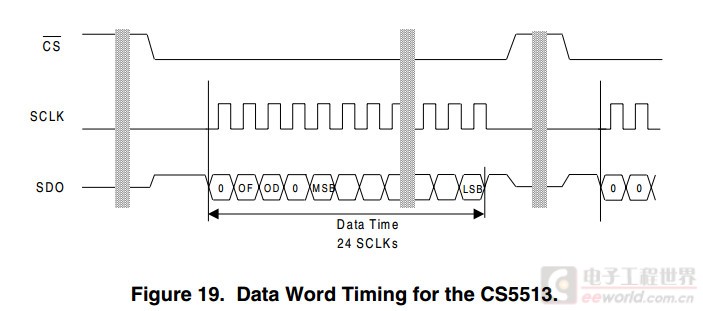

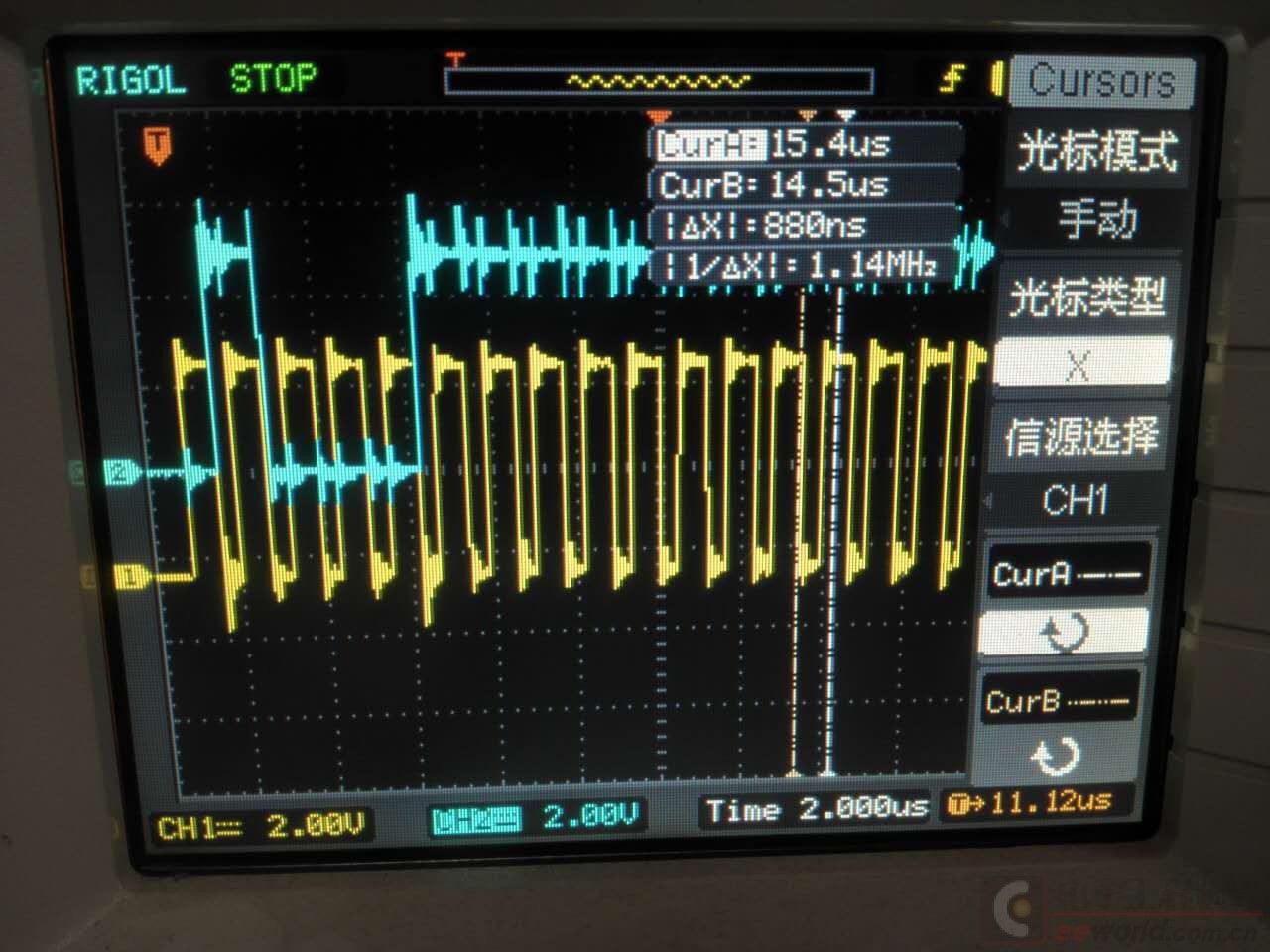

      1、在输入端（AIN+）为0V时，得到的ADC在0xDB4附近波动（采用示波器测量CS5513输入端电压，示波器显示为0V）

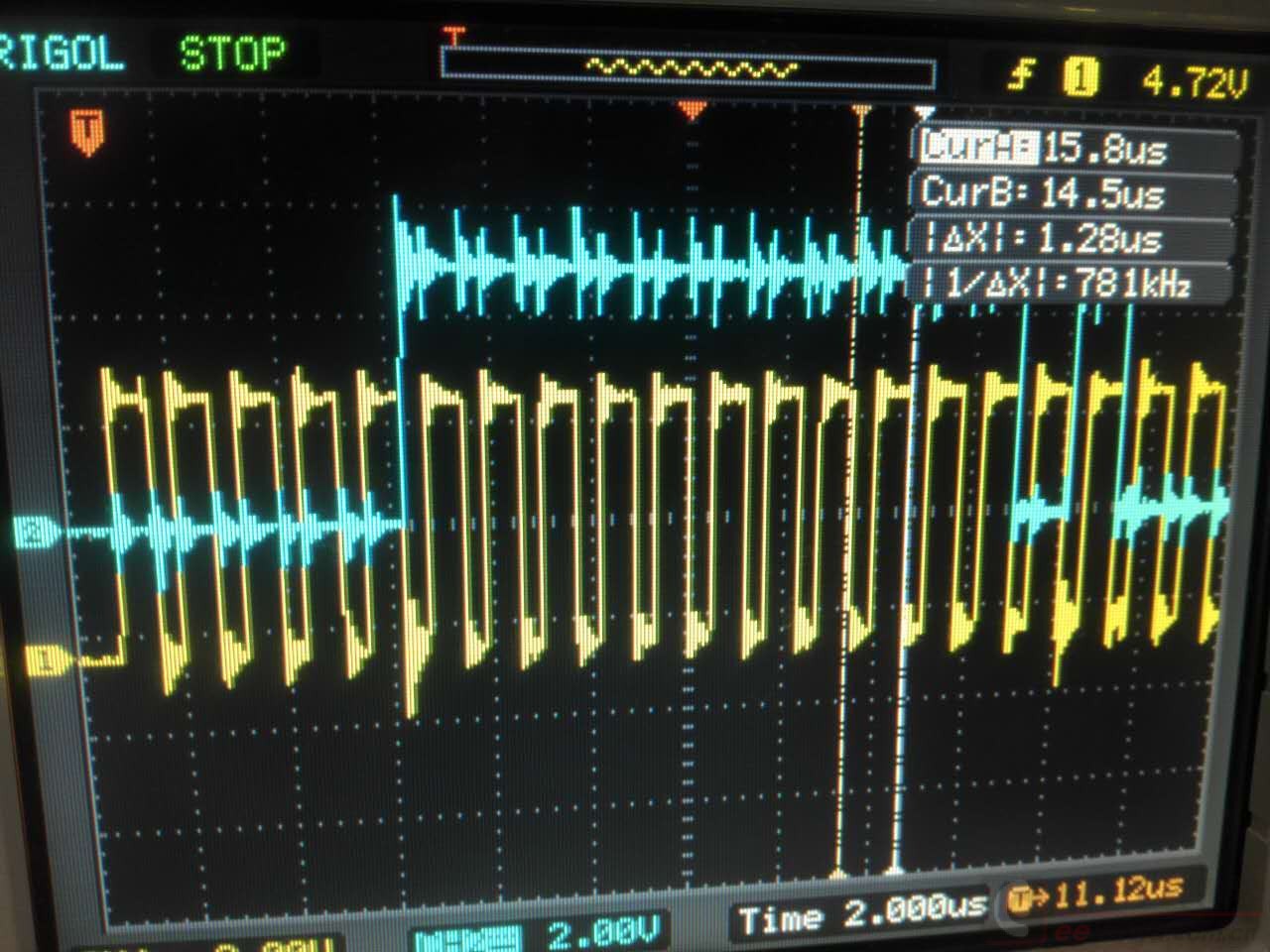

      2、在输入端（AIN+）介于1.4V~1.5V，ADC在0x7FF35附近波动



      3、在输入端（AIN+）为1.5V及以上时，ADC固定为0x47FFFF，即输入电压超出输入范围OF（Overrange Flag）位被置为1

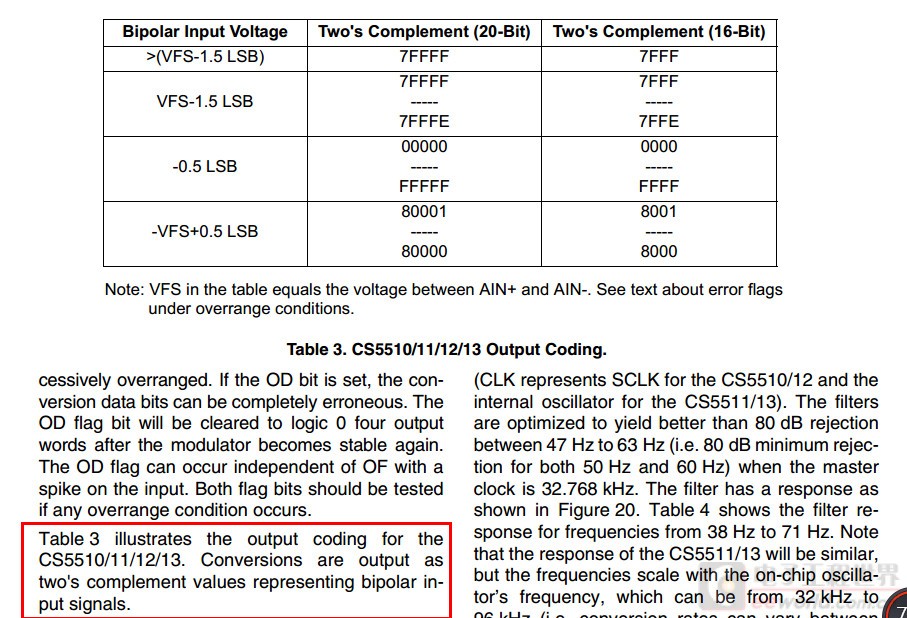

    主要不理解的地方在于为什么满幅时，AD输出值不是0xFFFFF？而是0x7FFFF(通过3中的数据所得结论)，手册中有张表格（P18-Table 3），没看明白，，，不知道是否和它有关，，相关描述如下：
