在波形图表中同时显示斜坡和正弦

2019-07-17 16:38发布

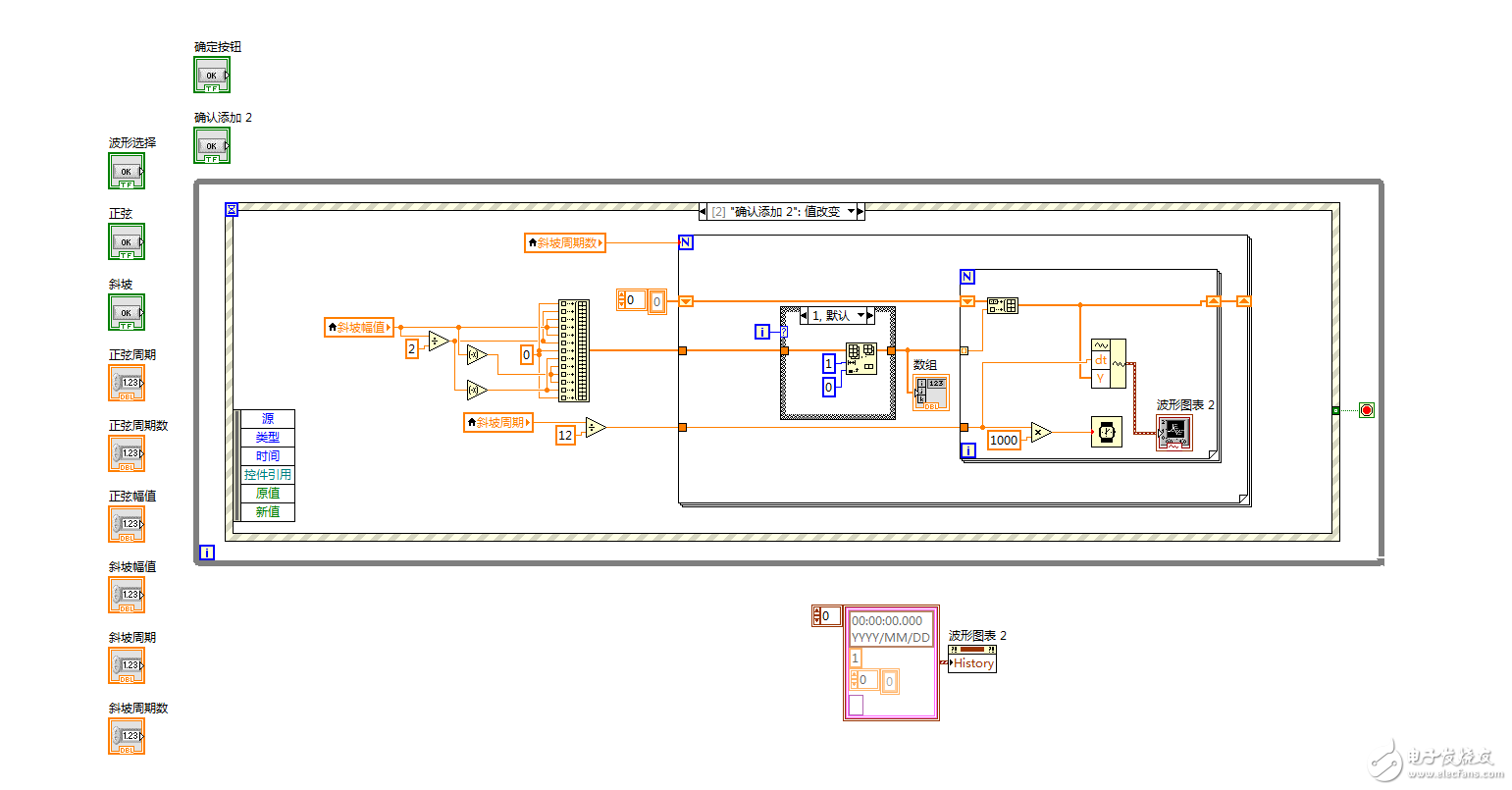

如图,想要实现的功能是当点击确认添加正弦的时候波形图形中显示的正弦波形,当点击确认添加斜坡时,波形图中表中出现的是斜坡,并且是在后面添加。在我的这个设计中可以显示斜坡,为什么不能显示正弦波形?是因为他们的dt不一样吗?
1.PNG 2.PNG 捕获.PNG
添加波形.zip 下载积分: 积分 -1 分
31.7 KB, 下载次数: 13, 下载积分: 积分 -1 分
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
铝合金蝴蝶
1楼-- · 2019-07-17 22:18
程序逻辑问题很大,一旦执行,会一直运算while循环内部的程序,外面的按钮产生的布尔值一个都传输不进去
听说福到了
2楼-- · 2019-07-17 23:43
 精彩回答 2  元偷偷看……
jihuahua
3楼-- · 2019-07-18 04:18
本帖最后由 jihuahua 于 2017-8-14 15:40 编辑
铝合金蝴蝶 发表于 2017-8-14 15:24
程序逻辑问题很大,一旦执行,会一直运算while循环内部的程序,外面的按钮产生的布尔值一个都传输不进去

为了看的清楚,开始时布尔值属性没有设置  哪里有逻辑错误?
听说福到了
4楼-- · 2019-07-18 05:48
是有显示的,只是显示了一个数,你的数组里面只有一个数
jihuahua
5楼-- · 2019-07-18 10:53
听说福到了 发表于 2017-8-14 15:41
是有显示的,只是显示了一个数,你的数组里面只有一个数

那我想在波形图表里显示出正弦波形怎么修改?
听说福到了
6楼-- · 2019-07-18 12:09
把for循环里面的while循环删除掉,然后把波形图连接到for循环外面启用索引,原来的i用for循环的i
