74LS48N的使用问题

2019-07-17 16:39发布

本帖最后由 krime 于 2016-4-3 11:17 编辑

两个问题

①RI'/RBO'怎么作为输出端使用呢？
测试的时候发现，RBI'输入0，A输入1，RI'/RBO'悬空测电压发现是0V，跟预想的输出1不太对应的样子。

然后我自己按书上接了个RI'/RBO'的表达方法

测试RBI'输入0，ABCD输入1-9的编码时，RI'/RBO'悬空测电压是1V。
但问题又来了，
②RBI'输入0，RI'/RBO'输入电压是1V的情况下，A为1-9时，接数码管发现一直显示的是8

跟真值表上面的无视RBI'，继续输出的情况不太一样。
百度真值表如下

正在做灭零的连接，出现这个问题想了好久
新人一个，望各位大神不吝指教
快无力了，已经做好按照逻辑图自己再搭一个7448的准备了。。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

1条回答

1楼-- · 2019-07-17 20:11

显示问题是解决了，既然RBI没有用，那就自己接一个了

但是芯片的功能问题还是没有搞清楚，望大神赐教

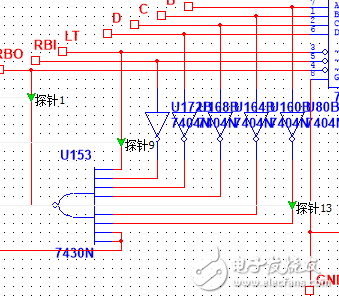

最后，最近做的是数字钟，模块加的有点多，电脑出现严重卡顿，撤销需要半分钟，连一下线需要十多秒 QQ截图20160403222434.png

希望有经验的老师傅能告诉一下，如何去掉冗余的成分，或者介绍一下相关的资料和书籍。。。
