求解答，RLC串联谐振问题。

2019-07-17 16:50发布

站内问答 / multisim
3509 1 1741

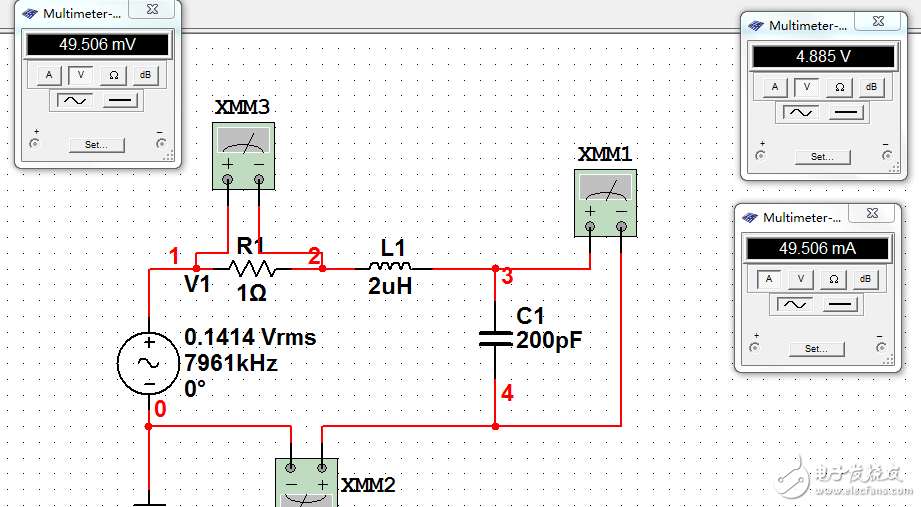

用multisim仿真，RLC串联谐振时理论值和仿真值不符合，第一张图给的谐振频率为7961KHZ，但是电路中电压电流值比值不是1欧姆（电阻值）；第二张图，改了电源频率800KHZ，但是电路中电压电流值比值是1欧姆。串联谐振时，理论值和仿真值不一致，这是仿真出错，还是有什么影响因素？跟品质因素有关系吗？ 谐振错误.PNG
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
525355
1楼-- · 2019-07-17 21:03
建议用示波器分析。另外，电感电容的电压和电流有相位差。
