Multisim10示波器的使用

2019-07-17 16:52发布

请问multisim10怎么查峰峰值
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
zhouyufei
1楼-- · 2019-07-17 18:26
 精彩回答 2  元偷偷看……
fyd595266797
2楼-- · 2019-07-17 22:54
zhouyufei 发表于 2014-4-22 08:20
示波器左右两边有滑竿,左右移动,拖到不同的位置,读取电压数值,自己计算一下就可以了 ...

是通道A和通道B之间差值吗?其实我想知道的是实验室的示波器可以Auto,然后可以通过按钮可以直接显示读数(包括峰峰值,频率,均方根等)的功能怎样才能在Multisim中实现。
郑小气聋子
3楼-- · 2019-07-18 03:11
说实话下面一堆数据我还不是很懂,
fyd595266797
4楼-- · 2019-07-18 04:29
郑小气聋子 发表于 2014-5-2 21:16
说实话下面一堆数据我还不是很懂,

我也不懂,没事,谢谢
zhouyufei
5楼-- · 2019-07-18 06:20
fyd595266797 发表于 2014-4-23 17:59
是通道A和通道B之间差值吗?其实我想知道的是实验室的示波器可以Auto,然后可以通过按钮可以直接显示读数(包括峰峰值,频率,均方根等)的功能怎样才能在Multisim中实现。

峰峰值应该是,同一个波形的,怎么会是通道A和通道B之间差值呢。例如下图,滑竿2(蓝 {MOD})放在波形的最大值处,滑竿1(红 {MOD})放在波形的最小值处,T2-T1对应的时间511.860us就是周期,3.996就是峰峰值。·

zhouyufei
6楼-- · 2019-07-18 08:56
fyd595266797 发表于 2014-4-23 17:59
是通道A和通道B之间差值吗?其实我想知道的是实验室的示波器可以Auto,然后可以通过按钮可以直接显示读数(包括峰峰值,频率,均方根等)的功能怎样才能在Multisim中实现。

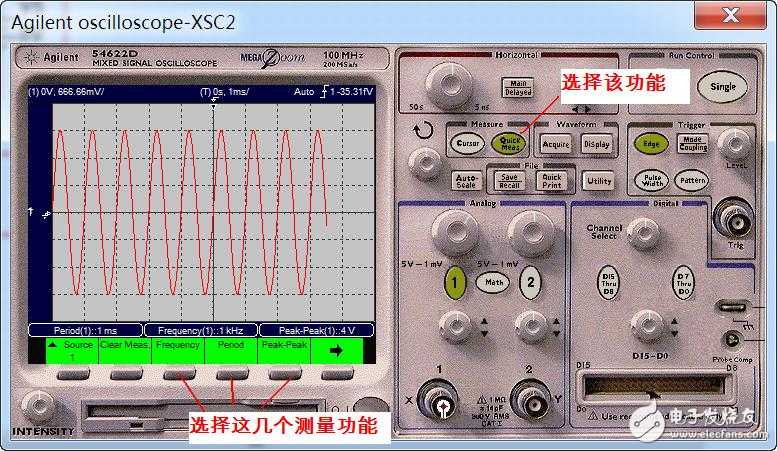

也可以用安捷伦示波器,
