基本放大电路为啥不能放大信号?

2019-07-17 17:29发布

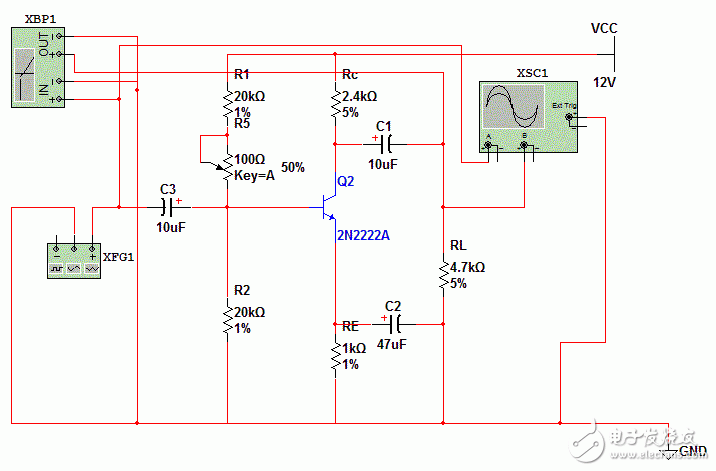

示波器B通道,只有UF量级的输出,请问问题出在哪儿?电路图反复看了,没发现问题。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
cs18
1楼-- · 2019-07-17 21:44
请高人指点一下,万分感谢
低姿态
2楼-- · 2019-07-18 01:10
 精彩回答 2  元偷偷看……
低姿态
3楼-- · 2019-07-18 04:26
给基极一个高电平信号时,即Iβ增大,所以Ic增大,发射极电压增大,集电极电压减小,而你这个电路发射极与集电极有关联,所以,等效以后,,,没放大
低姿态
4楼-- · 2019-07-18 10:11
这种基本知识的帖子,在这儿,,基本没人理的,,,还有可能被删贴,,,希望你慢慢适应电子发烧友,
wyb0104
5楼-- · 2019-07-18 15:43
低姿态 发表于 2013-5-11 21:32
这种基本知识的帖子,在这儿,,基本没人理的,,,还有可能被删贴,,,希望你慢慢适应电子发烧友, ...

有没有爱回答基本知识的电子方面的网站论坛什么的?
求一个啊,好多问题没人理.....
cs18
6楼-- · 2019-07-18 18:29
低姿态 发表于 2013-5-11 21:31
给基极一个高电平信号时,即Iβ增大,所以Ic增大,发射极电压增大,集电极电压减小,而你这个电路发射极与 ...

谢谢你
这是反相输出,图是课本上的,原理上应该不会错。细节上的错误,我发现不了,请您帮忙看一下,谢谢。
