请问，对于一个硬件滤波电路模块，没有频谱仪的情况下，通过什么途径能够绘出其幅频和相频特性

2019-07-17 18:10发布

站内问答 / 测试测量技术
4455 2 920
请问，对于一个硬件滤波电路模块，没有频谱仪的情况下，通过什么途径能够绘出其幅频和相频特性。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
乐逍遥A1B2C3
1楼-- · 2019-07-17 23:18
 精彩回答 2  元偷偷看……
nethopper
2楼-- · 2019-07-18 01:33
如果在音频范围内，可用电脑声卡+Multi-Instrument（可去免费下载www.multi-instrument.com）这个软件来测量。如果超过音频范围，就只能购买相应的一体化的虚拟数字示波器、频谱分析仪和信号发生器了。

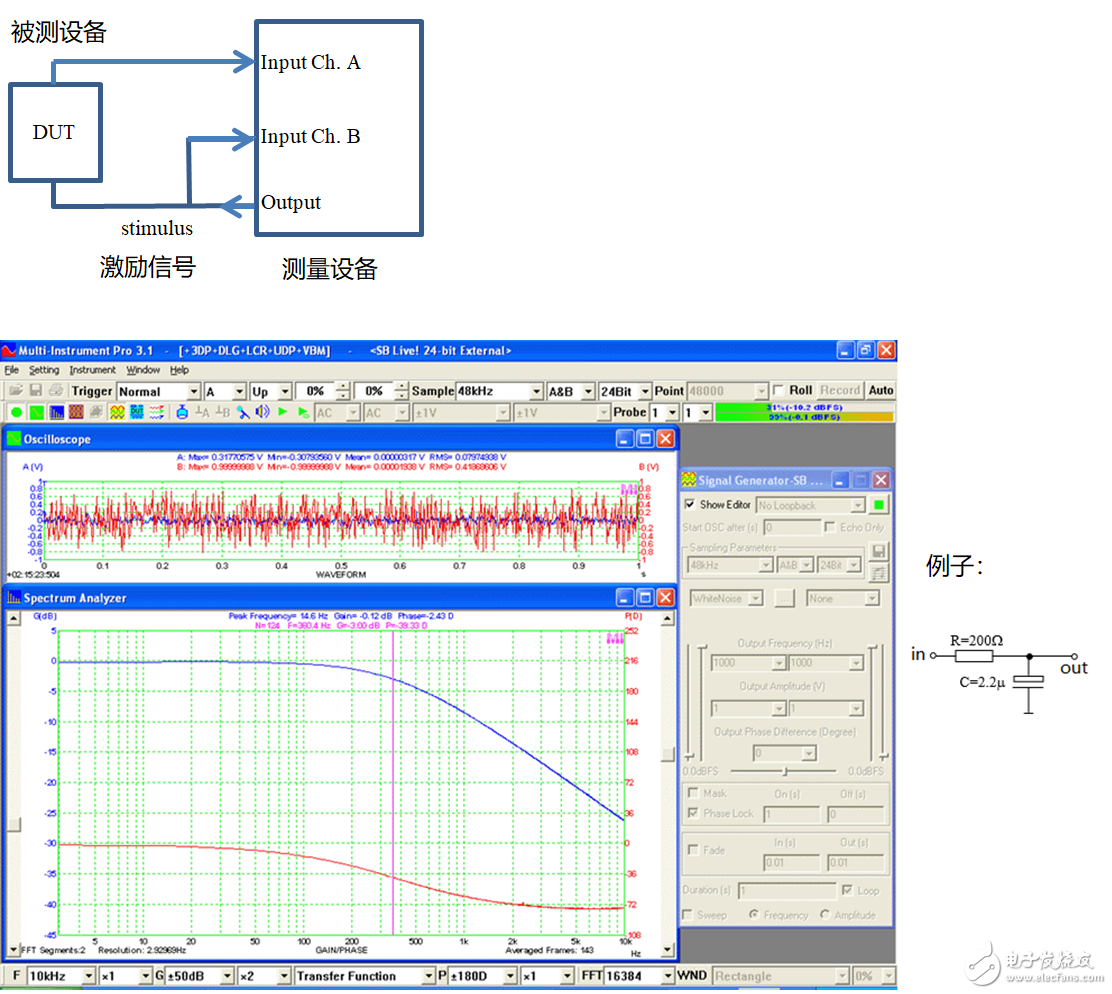

一般测量采用双通道FFT法，激励信号同时送入被测设备的输入端和测量设备的B通道，而测量设备的A通道采集从被测设备的输出端返回的信号，然后分析，得到被测设备的增益与相位图（频响图或BODE图）。
