我利用Keithley236的扫描测试功能，给一个4G的大电阻提供-0.5V至0.5V（步长0.01V）的扫描电压，然后测试其电流值。理论上讲应该得到一条通过坐标原点，斜率为2.5*10-10的直线段。但是测试出来的电流-电压曲线却是一条刚开始拐弯，后来变直的线段。如果提供0.5V至-0.5V的扫描电压，则会得到类似的对称的结果。如图1.
通过Keithley的手册，我猜测是测试电流中叠加了与电容有关的充电放电电流。但是不知道电容具体应该从何处产生，并且想知道具体是哪个部分的电阻和电容一起作用。及电路的RC时间常数是通过哪个电容和哪个电阻决定的。
我大约猜测电容，电阻可能由导线引起。于是我做了下面的实验。
首先，我把keithley236机器上的所有的连接线全部取下来，对一个裸的keithley236进行上述的IV测试（提供-0.5V至0.5V的电压测试电流）。测试出的电流结果基本为零，有少量的读数为1*10-14A或者2*10-14A或者3*10-14A。因为Keithley236的最小分辨率为10fA，所以其最小刻度就是1*10-14A。所以对裸的keithley236进行IV扫描测试结果比较合理。

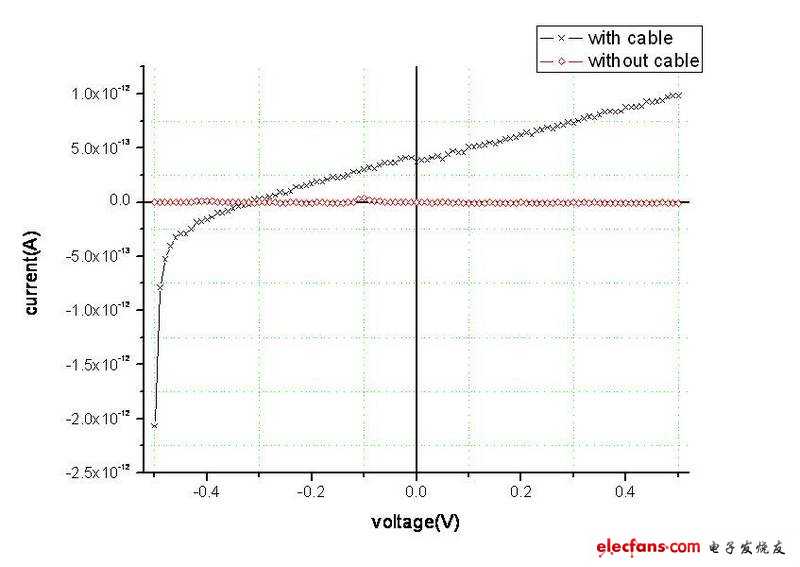

但是，如果我将keithley236的连接线'output HI'端口连接上测试线，该测试线上不连接任何器件，仪器的其他端口也不接任何连接线，再次使用-0.5V至0.5V的电压进行扫描测试，测试的电流曲线刚开始拐弯，后来渐渐变成直线，仿佛也是一个线性电阻电流叠加一个电容充放电电流。如图2所示。问题是如果真是线性电阻加电容，那么，电阻具体从哪处产生，电容从哪处产生，以及和电容一起构成RC回路的电阻从哪儿产生？
并且这些电阻和电容是怎么和Keithley236相连接的，最好能给出电路图。
希望有人能和我一起讨论。

图1

图2
