NI采集卡6221，压力信号采集不到，怎么办？

2019-07-17 19:54发布

问题描述：

传感器是4~20MA输出的两线制压力传感器，两根线接入到接线盒子的68和67端子。再通过250Ω的电阻接入6221采集卡。

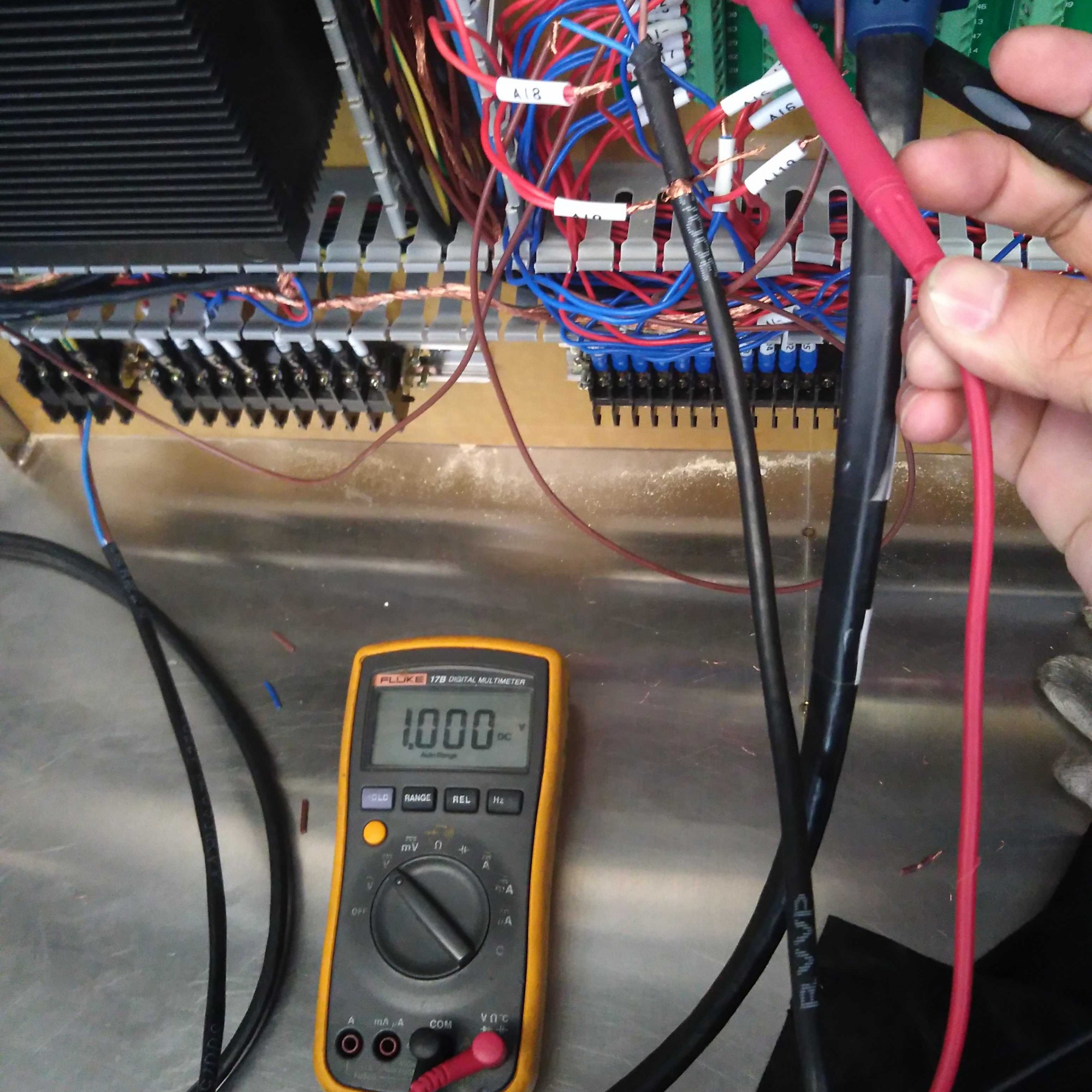

现在用万用表可以采集到68,67两个端子之间的电压是1V。
但是在NI MAX测试面板上测不到1V的信号。请你帮我分析下原因。谢谢！

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-07-17 22:29

自己顶，求大神指教

2楼-- · 2019-07-18 01:58

估计是你测量方式的问题。这种输出电流的传感器你要采集电压应该外部搭建一个传感器可以工作的闭合回路，电源，传感器，电阻。然后测电阻的电压根据I=U/R 计算流过电阻的电流。来测传感器输出电流。不是把传感器两根线接采集卡
