1.波形图表属性--显示格式--相对时间，然后可以选择12小时制还是24小时制，并且可以选择是否显示日期。
2.第一个问题解决了第二个问题就解决了。
另，多摸索摸索波形图表的属性，有很多可以美化的地方，比如我想网格你可能会喜欢；顺便看看波形图表历史长度是不是你需要修改的。

hejin515 发表于 2016-7-1 07:25
1.波形图表属性--显示格式--相对时间，然后可以选择12小时制还是24小时制，并且可以选择是否显示日期。
2.第一个问题解决了第二个问题就解决了。
另，多摸索摸索波形图表的属性，有很多可以美化的地方，比如我想网格你可能会喜欢；顺便看看波形图表历史长度是不是你需要修改的。 ...

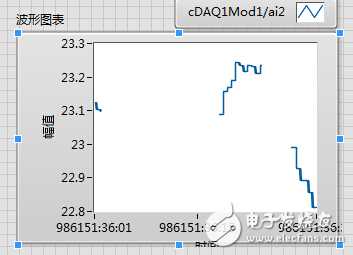

12小时制和24小时制不是在绝对时间的选项中么，我需要的是每次运行从0秒开始的那种，按理说是相对时间。我用波形图时间轴是没有问题的，但是每过一个循环后会刷新所以我用的是波形图表。但是就出现以上问题了。
历史长度我也试着改过，但是第二个问题好像跟历史长度无关，程序停止之后在开始总归不是从头开始显示的。

一水真人 发表于 2016-7-1 07:46
需要把图中之前的数据清空。

具体在哪个设置下呢，还是需要手动编程清空，谢啦

做一个开始运行初始化  选中波形图表点击右键   创建    属性节点  历史数据   把历史数据输入一个空的数组即可  就是在输入端创建一个常量 下次运行即可清空   记得把这个历史数据属性节点放到程序最开始运行的地方 比如循环结构外面 或者顺序结构的第一帧那里

zzz422 发表于 2016-7-1 14:30
做一个开始运行初始化  选中波形图表点击右键   创建    属性节点  历史数据   把历史数据输入一个空的数组即可  就是在输入端创建一个常量 下次运行即可清空   记得把这个历史数据属性节点放到程序最开始运行的地方 比如循环结构外面 或者顺序结构的第一帧那里  ...

多谢咯，第二个问题解决了
但是不知道是不是仪器的原因，每次时间清零之后再次运行，x轴的相对时间还是错的
