/ 你这什么都没说清楚呀，不知道你用什么MCU？“强制输出低电平模式”是个什么模式？走的是GPIO输出，还是Alternate输出

本帖最后由 gs001588 于 2017-2-10 12:24 编辑

在ST社区看到你的帖子了，那边我已经回复你了。现在也粘贴过来。

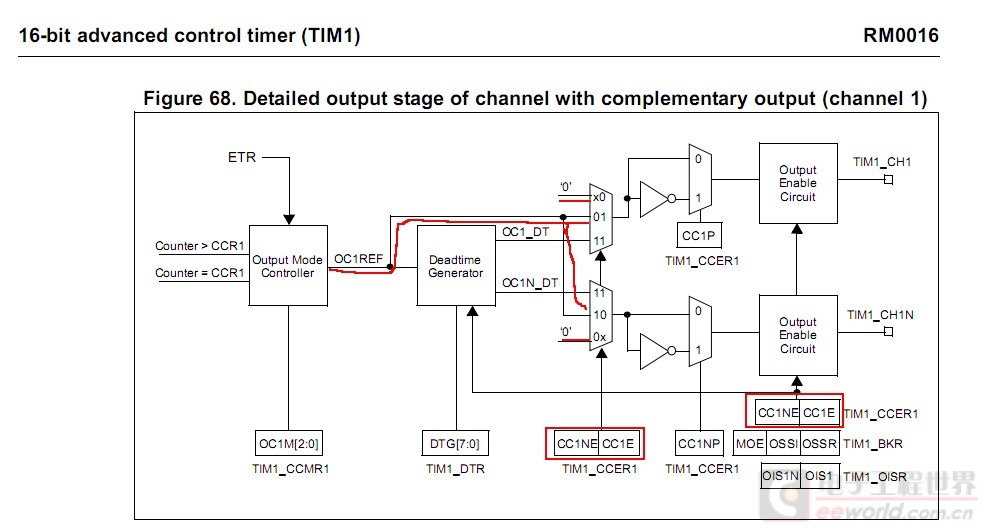

没说清楚，你用什么MCU，翻看以往你发的帖子，应该用的是STM8S103。那么在用户手册中有这么一个图，请仔细研究一下。

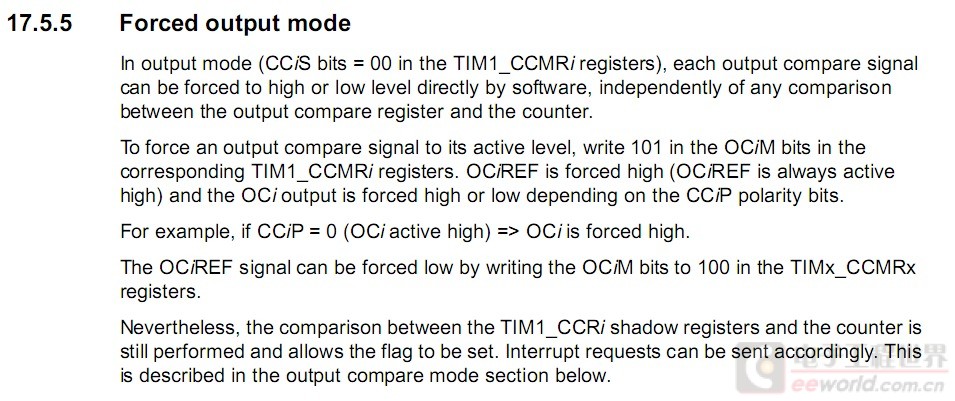

强制输出时，OC1M=101时OC1REF为1；OC1M=100时OC1REF为0。

当CC1NE、CC1E值为11的时候，是互补输出。CC1_DT、CC1N_DT接入到双通道的信号源选择多路复用器，并且双通道都使能输出，输出信号极性是正向，还是反向取决于双通道各自的极性选择位CC1P和CC1NP。

设定OC1REF为1
当CC1NE、CC1E值为00的时候，信号不允许输出，尽管在前极选择器已经选通，但是在最后一级使能位即关闭了。

当CC1NE、CC1E值为10的时候，只有CC1NE有效，即TIM1_CH1N通道能输出。此时如果CC1NP为0，那么TIM1_CH1N输出1（即OC1REF的值）；当CC1NP为1时，输出0。

当CC1NE、CC1E值为01的时候，只有CC1E有效，即TIM1_CH1通道能输出。此时如果CC1P为0，那么TIM1_CH1输出1（即OC1REF的值）；当CC1P为1时，输出0。
