求助多 {MOD}阶强度图实现办法[急]

2019-07-18 05:01发布


求助,labview2013
如图,如何用强度图显示如此效果,圆形图示整体效果,方形图是放大效果,中一个放个表示一个点,每个颜 {MOD}标识一个点,这些点的坐标散点排列是圆形或方形,一个文件中的点是唯一的,每个点的代表一个数值大小,求大侠指点如何实现,万分感激!!积分不多,有价值指导倾囊追加给分。
强度图效果


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
walabva
1楼-- · 2019-07-18 05:52

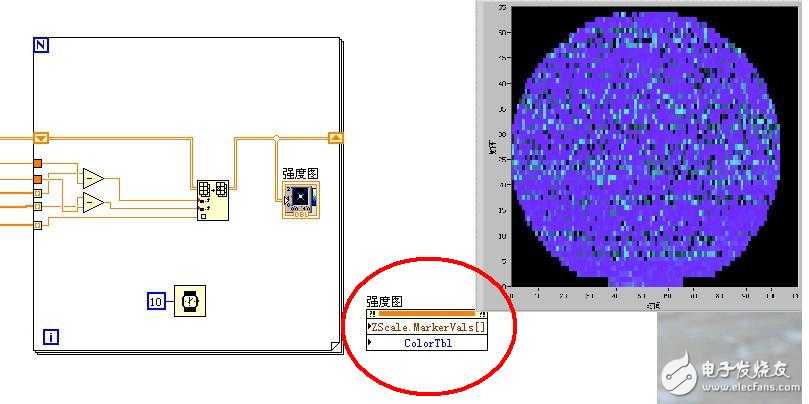

已经基本解决,还有细节需要调整。z轴标尺 {MOD}码卡两个属性节点都可以实现, {MOD}码卡方式颜 {MOD}比较稳定,不会自动变化
Z轴标尺:可以设定标尺上下线和间隔,生成一些列刻度,每个刻度添加一个颜 {MOD}值捆绑成簇实现可读颜 {MOD}对应。缺点数据的增加,可读会自适应变化,显示颜 {MOD}会更新。
{MOD}码卡方式:传一个颜 {MOD}数组,显示会很稳定,不会变 {MOD},具体机制还不了解,摸索中。



walabva
2楼-- · 2019-07-18 06:59
已经基本实现,细节摸索中
zhou2sheng
3楼-- · 2019-07-18 10:59
walabva 发表于 2015-1-31 09:02
已经基本解决,还有细节需要调整。z轴标尺 {MOD}码卡两个属性节点都可以实现, {MOD}码卡方式颜 {MOD}比较稳定,不会自 ...

多谢楼主分享解决方案
walabva
4楼-- · 2019-07-18 12:29
已经基本解决,还有细节需要调整。z轴标尺 {MOD}码卡两个属性节点都可以实现, {MOD}码卡方式颜 {MOD}比较稳定,不会自动变化
Z轴标尺:可以设定标尺上下线和间隔,生成一些列刻度,每个刻度添加一个颜 {MOD}值捆绑成簇实现可读颜 {MOD}对应。缺点数据的增加,可读会自适应变化,显示颜 {MOD}会更新。
{MOD}码卡方式:传一个颜 {MOD}数组,显示会很稳定,不会变 {MOD},具体机制还不了解,摸索中。
