多个DS18B20测温仿真

2019-07-18 08:27发布

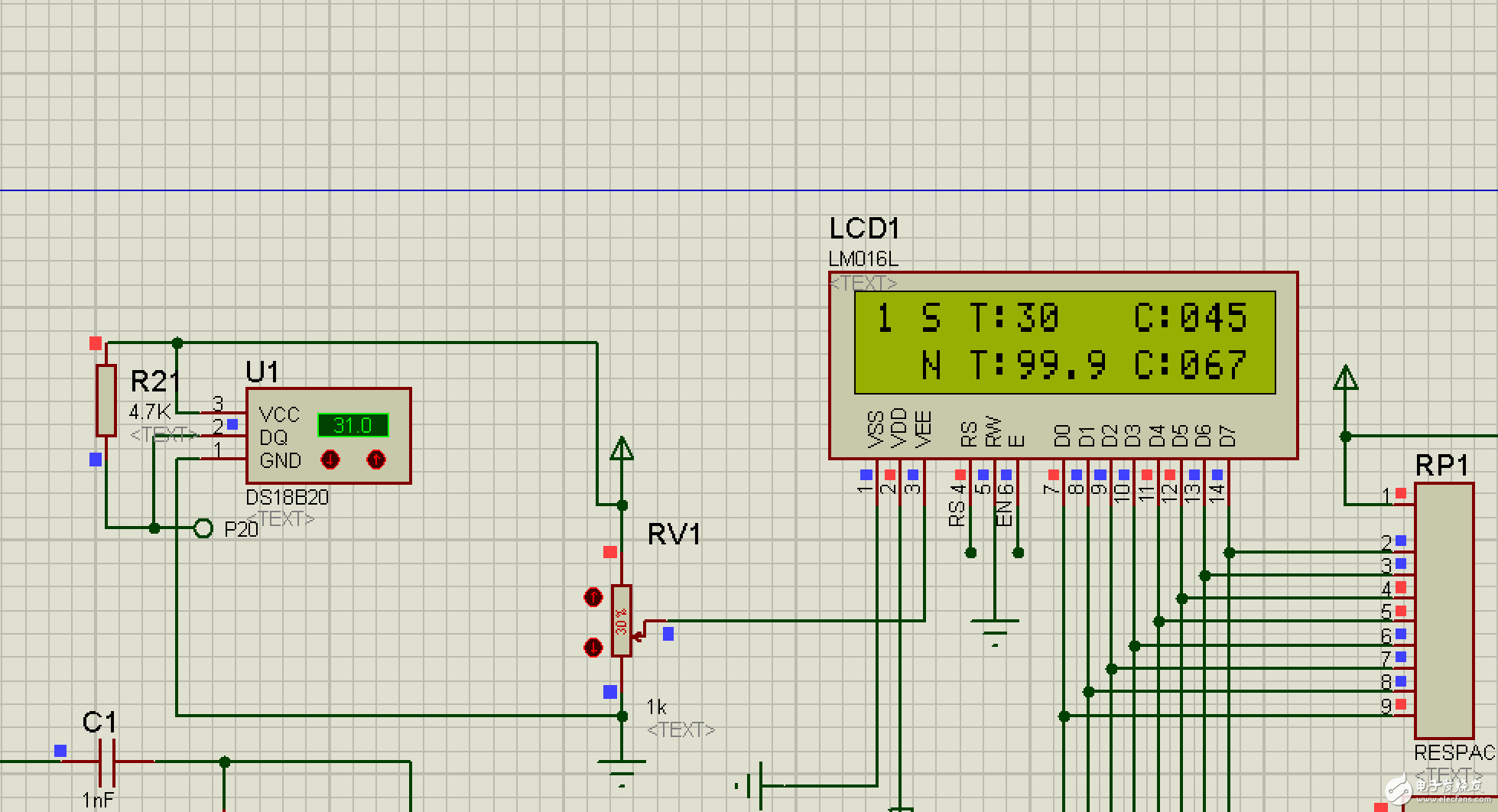

times New Roman">请问大家DS18B20在proteus中怎么设置ram seial number呢，仿真运行不起来 1602显示一直错误猜测是两个问题一是序列号设置不对（如图 64位序列号是之前实验测出来的）二是代码部分不对关于单总线多个DS18B20测温网上有两种说法一种要加0xcc指令一种不用（中文资料里不用0xcc指令），小弟在此很困惑希望有大神能指点一下
/*****读取温度*****/
unsigned int ReadTemperature(uchar z)
{
  unsigned char a=0;
  unsigned char b=0;
  unsigned int t=0;
  float tt=0;
  Init_DS18B20();
  //WriteOneChar(0xCC);  //跳过读序号列号的操作
if(z==1)
{
  Matchrom(1);  //匹配ROM 1
}
if(z==2)
{
  Matchrom(2);  //匹配ROM  2
}

if(z==3)
{
  Matchrom(3); //匹配ROM 3
}
  WriteOneChar(0x44);  //启动温度转换
Delay_DS18B20(80); //精确延时，大于480us
  Init_DS18B20();
// WriteOneChar(0xCC);  //跳过读序号列号的操作
   if(z==1)
{
  Matchrom(1);  //匹配ROM 1
}
if(z==2)
{
  Matchrom(2);  //匹配ROM  2
}

if(z==3)
{
  Matchrom(3); //匹配ROM 3
}
  WriteOneChar(0xBE);  //读取温度寄存器
  Delay_DS18B20(80); //精确延时，大于480us
  a=ReadOneChar();    //读低8位
  b=ReadOneChar(); //读高8位
  t=b;
  t<<=8;
  t=t|a;
  tt=t*0.0625;
  t= tt*10+0.5;    //放大10倍输出并四舍五入
  return(t);
}

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

mannnerbeing

1楼-- · 2019-07-18 13:08

虽然最终没人答我，但依靠不懈的努（xia）力（cai），终于仿真除了结果，在此分享一下发现
我自己实验测得ds18b20 RAM为0x28,0xFF,0xE6,0x12,0xB4,0x16,0x03,0xB7
但仿真失败
学习网上代码RAM0x28,0x30,0xc5,0xb8,0x00,0x00,0x00,0x8e 并将PROTEUS中的ds18b20 RAM改为b8c530
仿真成功
但高潮就是。。将RAM0x28,0x30,0xc5,0xb8,0x00,0x00,0x00,0x8e 中的8e改成其他数字例如e0，7e均以失败而告终，这真的很玄学
