新人求助。。。关于二阶高通有源滤波

2019-03-24 15:15发布

站内问答 / TI MCU
7949 7 1793

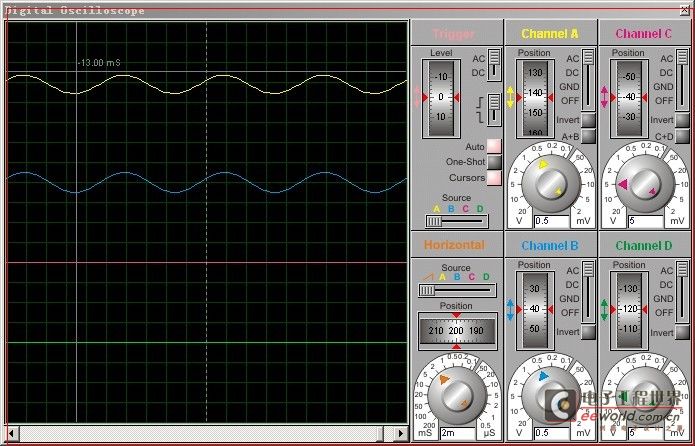

刚开始学proteus，搭了一个二阶有源高通电路， 原理图 原理图 同相端输入信号，没有滤波的话增益应该是2，加上滤波电路会衰减，可是不管怎么调整信号，都是有输出，完全不放大的。。。 示波器的现象，输出和输出一样大= = 示波器的现象，输出和输出一样大= = 真心不懂了，实验做的时候有放大，不知道哪里错了，求指点~~~~~~~~~~
 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
Temperance
1楼-- · 2019-03-24 20:57
 精彩回答 2  元偷偷看……
xu__changhua
2楼-- · 2019-03-24 21:35
< ：TI_MSP430_内容页_SA7 --> 那是你的信号源频率低了的原因，还在截止频率以内，就是说截止了。
做滤波器实验，最佳仪器是扫频仪而不是示波器。
Temperance
3楼-- · 2019-03-24 22:52
可是我要测的就是这个高通滤波的低截止频率啊，A0=2，计算出来F=60HZ左右，Av衰减到1.4，可是几百HZ也就和输入信号一样的幅度，怎么回事？
Temperance
4楼-- · 2019-03-25 02:48
 精彩回答 2  元偷偷看……
xu__changhua
5楼-- · 2019-03-25 07:00

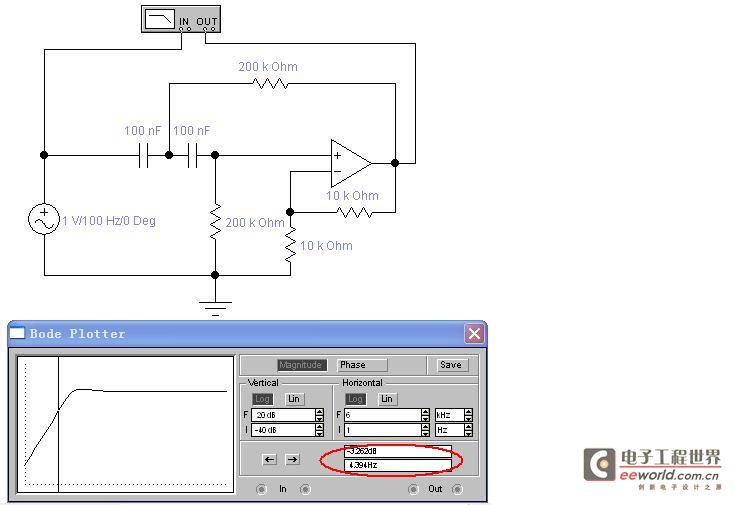

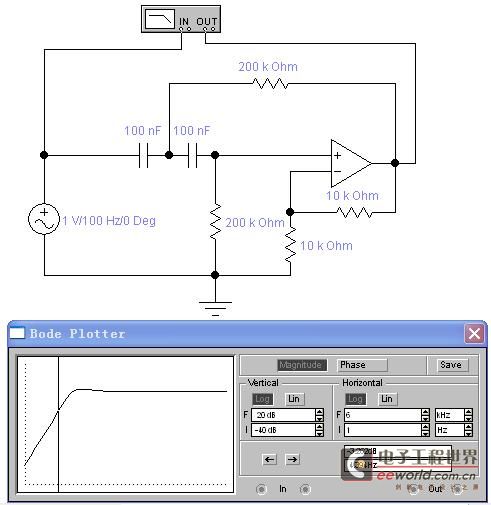

Proteus不太好玩，是善哉型，用multisim，这个图是EWB5做的。










[ 本帖最后由 xu__changhua 于 2011-12-6 23:52 编辑 ]
xu__changhua
6楼-- · 2019-03-25 11:30
