DK-LM3S9B96中断的问题

2019-03-24 15:16发布

站内问答 / TI MCU
4942 5 1628
#include <LM3S9B96.h>
#include "inc/hw_memmap.h"
#include "inc/hw_types.h"
#include "inc/hw_ints.h"
#include "driverlib/gpio.h"
#include "driverlib/interrupt.h"
#include "driverlib/sysctl.h" int main(void)
{
 SysCtlClockSet(SYSCTL_SYSDIV_1 | SYSCTL_USE_OSC | SYSCTL_XTAL_16MHZ |
                   SYSCTL_OSC_MAIN);  //时钟设置
 SysCtlPeripheralEnable(SYSCTL_PERIPH_GPIOF);
 SysCtlPeripheralEnable(SYSCTL_PERIPH_GPIOJ);
 GPIODirModeSet(GPIO_PORTF_BASE,GPIO_PIN_3,GPIO_DIR_MODE_OUT);
 GPIODirModeSet(GPIO_PORTJ_BASE,GPIO_PIN_7,GPIO_DIR_MODE_IN);
 GPIOPadConfigSet(GPIO_PORTF_BASE,GPIO_PIN_3,GPIO_STRENGTH_4MA,GPIO_PIN_TYPE_STD );
 GPIOPadConfigSet(GPIO_PORTJ_BASE,GPIO_PIN_7,GPIO_STRENGTH_4MA,GPIO_PIN_TYPE_STD);
 GPIOIntTypeSet(GPIO_PORTJ_BASE,GPIO_PIN_7,GPIO_LOW_LEVEL);
    GPIOPinIntEnable(GPIO_PORTJ_BASE,GPIO_PIN_7);
 IntEnable(INT_GPIOJ);
 IntMasterEnable();
 while(1)
 {
 //  GPIOPinWrite(GPIO_PORTF_BASE,GPIO_PIN_3,~GPIO_PIN_3);
 }
}
void GPIO_Port_J_ISR(void)
{
 GPIOPinIntClear(GPIO_PORTJ_BASE,GPIO_PIN_7);
 GPIOPinWrite(GPIO_PORTF_BASE,GPIO_PIN_3,GPIO_PIN_3);
}   代码如上，可就是不行，请高手帮忙看下 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
David_Lee
1楼-- · 2019-03-24 20:31

原帖由 xylq0826 于 2011-12-4 20:40 发表 #include #include "inc/hw_memmap.h"#include "inc/hw_types.h"#include "inc/hw_ints.h"#include "driverlib/gpio.h"#include "driverlib/interrupt.h"#include "driverlib/sysctl.h" int main(void) ...



若使用MDK，先检查是否在Startup.s里声明了你用到的中断函数。

参考一下TI自带的Interrupt例程。

xylq0826
2楼-- · 2019-03-25 01:21
< ：TI_MSP430_内容页_SA7 --> ; <<< Use Configuration Wizard in Context Menu >>>
;******************************************************************************
;
; Startup.s - Startup code for Stellaris.
;
; Copyright (c) 2006-2010 Texas Instruments Incorporated.  All rights reserved.
; Software License Agreement
;
; Texas Instruments (TI) is supplying this software for use solely and
; exclusively on TI's microcontroller products. The software is owned by
; TI and/or its suppliers, and is protected under applicable copyright
; laws. You may not combine this software with "viral" open-source
; software in order to form a larger program.
;
; THIS SOFTWARE IS PROVIDED "AS IS" AND WITH ALL FAULTS.
; NO WARRANTIES, WHETHER EXPRESS, IMPLIED OR STATUTORY, INCLUDING, BUT
; NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
; A PARTICULAR PURPOSE APPLY TO THIS SOFTWARE. TI SHALL NOT, UNDER ANY
; CIRCUMSTANCES, BE LIABLE FOR SPECIAL, INCIDENTAL, OR CONSEQUENTIAL
; DAMAGES, FOR ANY REASON WHATSOEVER.
;
; This is part of revision 6459 of the Stellaris Peripheral Driver Library.
;
;******************************************************************************

;******************************************************************************
;
; <o> Stack Size (in Bytes) <0x0-0xFFFFFFFF:8>
;
;******************************************************************************
Stack   EQU     0x00000100

;******************************************************************************
;
; <o> Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
;
;******************************************************************************
Heap    EQU     0x00000000

;******************************************************************************
;
; Allocate space for the stack.
;
;******************************************************************************
        AREA    STACK, NOINIT, READWRITE, ALIGN=3
StackMem
        SPACE   Stack
__initial_sp

;******************************************************************************
;
; Allocate space for the heap.
;
;******************************************************************************
        AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
HeapMem
        SPACE   Heap
__heap_limit

;******************************************************************************
;
; Indicate that the code in this file preserves 8-byte alignment of the stack.
;
;******************************************************************************
        PRESERVE8

;******************************************************************************
;
; Place code into the reset code section.
;
;******************************************************************************
        AREA    RESET, CODE, READONLY
        THUMB

;******************************************************************************
;
; The vector table.
;
;******************************************************************************
        EXPORT  __Vectors
__Vectors
        DCD     StackMem + Stack            ; Top of Stack
        DCD     Reset_Handler               ; Reset Handler
        DCD     NmiSR                       ; NMI Handler
        DCD     FaultISR                    ; Hard Fault Handler
        DCD     IntDefaultHandler           ; MPU Fault Handler
        DCD     IntDefaultHandler           ; Bus Fault Handler
        DCD     IntDefaultHandler           ; Usage Fault Handler
        DCD     0                           ; Reserved
        DCD     0                           ; Reserved
        DCD     0                           ; Reserved
        DCD     0                           ; Reserved
        DCD     IntDefaultHandler           ; SVCall Handler
        DCD     IntDefaultHandler           ; Debug Monitor Handler
        DCD     0                           ; Reserved
        DCD     IntDefaultHandler           ; PendSV Handler
        DCD     IntDefaultHandler           ; SysTick Handler
        DCD     IntDefaultHandler           ; GPIO Port A
        DCD     IntDefaultHandler           ; GPIO Port B
        DCD     IntDefaultHandler           ; GPIO Port C
        DCD     IntDefaultHandler           ; GPIO Port D
        DCD     IntDefaultHandler           ; GPIO Port E
        DCD     IntDefaultHandler           ; UART0
        DCD     IntDefaultHandler           ; UART1
        DCD     IntDefaultHandler           ; SSI
        DCD     IntDefaultHandler           ; I2C
        DCD     IntDefaultHandler           ; PWM Fault
        DCD     IntDefaultHandler           ; PWM Generator 0
        DCD     IntDefaultHandler           ; PWM Generator 1
        DCD     IntDefaultHandler           ; PWM Generator 2
        DCD     IntDefaultHandler           ; Quadrature Encoder
        DCD     IntDefaultHandler           ; ADC Sequence 0
        DCD     IntDefaultHandler           ; ADC Sequence 1
        DCD     IntDefaultHandler           ; ADC Sequence 2
        DCD     IntDefaultHandler           ; ADC Sequence 3
        DCD     IntDefaultHandler           ; Watchdog
        DCD     IntDefaultHandler           ; Timer 0A
        DCD     IntDefaultHandler           ; Timer 0B
        DCD     IntDefaultHandler           ; Timer 1A
        DCD     IntDefaultHandler           ; Timer 1B
        DCD     IntDefaultHandler           ; Timer 2A
        DCD     IntDefaultHandler           ; Timer 2B
        DCD     IntDefaultHandler           ; Comp 0
        DCD     IntDefaultHandler           ; Comp 1
        DCD     IntDefaultHandler           ; Comp 2
        DCD     IntDefaultHandler           ; System Control
        DCD     IntDefaultHandler           ; Flash Control
        DCD     IntDefaultHandler           ; GPIO Port F
        DCD     IntDefaultHandler           ; GPIO Port G
        DCD     IntDefaultHandler           ; GPIO Port H
        DCD     IntDefaultHandler           ; UART2 Rx and Tx
        DCD     IntDefaultHandler           ; SSI1 Rx and Tx
        DCD     IntDefaultHandler           ; Timer 3 subtimer A
        DCD     IntDefaultHandler           ; Timer 3 subtimer B
        DCD     IntDefaultHandler           ; I2C1 Master and Slave
        DCD     IntDefaultHandler           ; Quadrature Encoder 1
        DCD     IntDefaultHandler           ; CAN0
        DCD     IntDefaultHandler           ; CAN1
        DCD     IntDefaultHandler           ; CAN2
        DCD     IntDefaultHandler           ; Ethernet
        DCD     IntDefaultHandler           ; Hibernate
        DCD     IntDefaultHandler           ; USB0
        DCD     IntDefaultHandler           ; PWM Generator 3
        DCD     IntDefaultHandler           ; uDMA Software Transfer
        DCD     IntDefaultHandler           ; uDMA Error

;******************************************************************************
;
; This is the code that gets called when the processor first starts execution
; following a reset event.
;
;******************************************************************************
        EXPORT  Reset_Handler
Reset_Handler
        ;
        ; Call the C library enty point that handles startup.  This will copy
        ; the .data section initializers from flash to SRAM and zero fill the
        ; .bss section.
        ;
        IMPORT  __main
        B       __main

;******************************************************************************
;
; This is the code that gets called when the processor receives a NMI.  This
; simply enters an infinite loop, preserving the system state for examination
; by a debugger.
;
;******************************************************************************
NmiSR
        B       NmiSR

;******************************************************************************
;
; This is the code that gets called when the processor receives a fault
; interrupt.  This simply enters an infinite loop, preserving the system state
; for examination by a debugger.
;
;******************************************************************************
FaultISR
        B       FaultISR

;******************************************************************************
;
; This is the code that gets called when the processor receives an unexpected
; interrupt.  This simply enters an infinite loop, preserving the system state
; for examination by a debugger.
;
;******************************************************************************
IntDefaultHandler
        B       IntDefaultHandler

;******************************************************************************
;
; Make sure the end of this section is aligned.
;
;******************************************************************************
        ALIGN

;******************************************************************************
;
; Some code in the normal code section for initializing the heap and stack.
;
;******************************************************************************
        AREA    |.text|, CODE, READONLY

;******************************************************************************
;
; The function expected of the C library startup code for defining the stack
; and heap memory locations.  For the C library version of the startup code,
; provide this function so that the C library initialization code can find out
; the location of the stack and heap.
;
;******************************************************************************
    IF :DEF: __MICROLIB
        EXPORT  __initial_sp
        EXPORT  __heap_base
        EXPORT __heap_limit
    ELSE
        IMPORT  __use_two_region_memory
        EXPORT  __user_initial_stackheap
__user_initial_stackheap
        LDR     R0, =HeapMem
        LDR     R1, =(StackMem + Stack)
        LDR     R2, =(HeapMem + Heap)
        LDR     R3, =StackMem
        BX      LR
    ENDIF

;******************************************************************************
;
; Make sure the end of this section is aligned.
;
;******************************************************************************
        ALIGN

;******************************************************************************
;
; Tell the assembler that we're done.
;
;******************************************************************************
        END
xylq0826
3楼-- · 2019-03-25 06:25
 精彩回答 2  元偷偷看……
David_Lee
4楼-- · 2019-03-25 07:21

原帖由 xylq0826 于 2011-12-5 19:37 发表 看不懂里面的内容



参考StellarisWareoardsdk-lm3s9b96interruptsstartup_rvmdk.S

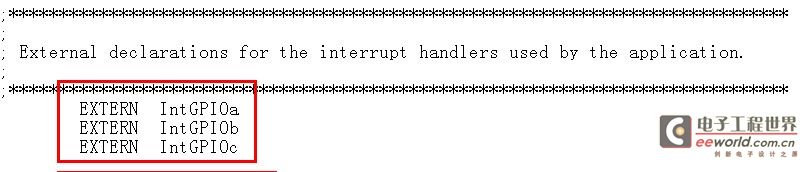

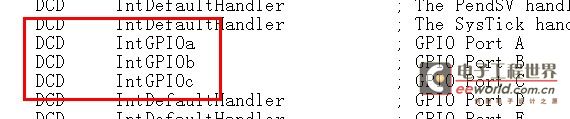

其实就两处：如下图：







以此类推，把你用到的中断给加上即可完成声明，Port J的向量在最后面，修改对应的IntDefaultHandler为你的Port J中断服务函数吧，EXTERN那个也要补上。

        DCD     IntDefaultHandler           ; ADC1 Sequence 3
        DCD     IntDefaultHandler           ; I2S0
        DCD     IntDefaultHandler           ; External Bus Interface 0
        DCD     IntDefaultHandler           ; GPIO Port J

xylq0826
5楼-- · 2019-03-25 11:46
谢谢
