自动控制 proteus仿真示波器的问题

2019-07-18 09:25发布

是这样的,大家好。我大二自动化。这几天需要完成自动控制实习报告,对着老师给的任务书,以及自己刚好百度找到12级的校友前几年发的自动控制实习报告(内容与2017的实习内容一模一样)。第一个图是我想得到的阶跃信号重叠的,第二个图是我现在得到的图。第三个是我的模拟电路图,第四个是那个师兄发的报告书截图,已经成功可以仿真。第五个是老师给的参考图。我的问题是,1,proteus示波器是不是按钮参数调的不对,比如历史部分要多少us,D部分要多少电压幅度,。2  我想问下第五个图 1 最左边有3个200k电阻与运放负端,相连有2地方,是不是两个交点就是实心点,我怀疑如果是或不是实心点都会影响仿真,上面点实心,下面点不懂?

摘抄 通过相关软件(比如:multisim 、proteus等)对典型三阶系统进行电路模拟研究,输入阶跃信号,改变电位器电阻值,通过双踪示波器观察系统在稳定、临界稳定和不稳定三种情况下的输出响应,(1)按K=10,T0=1,Tl=0.1, T2=0.5的要求,设置图中相应参数。(2)用慢扫描示波器观察并记录三阶系统单位阶跃响应曲线。(3)令T0=1,Tl=0.1,T2=0.5不变,用示波器观察并记录当K分别为12和15时的单位阶跃响应曲线。(4)按K=10,T0=0.55,Tl=0.25,T2=0.055的要求,调整图中相应参数。(5)用慢扫描示波器观察并记录三阶系统单位阶跃响应曲线。(6)令K =15,T0=0.55,Tl=0.25,用示波器观察并记录T2分别为0.15和0.55时的单位阶跃响应曲线。


图一想要得到的图 图一想要得到的图
自己现在得到的 自己现在得到的
我的模拟电路 我的模拟电路
那位12级成功仿真的模拟电路 那位12级成功仿真的模拟电路

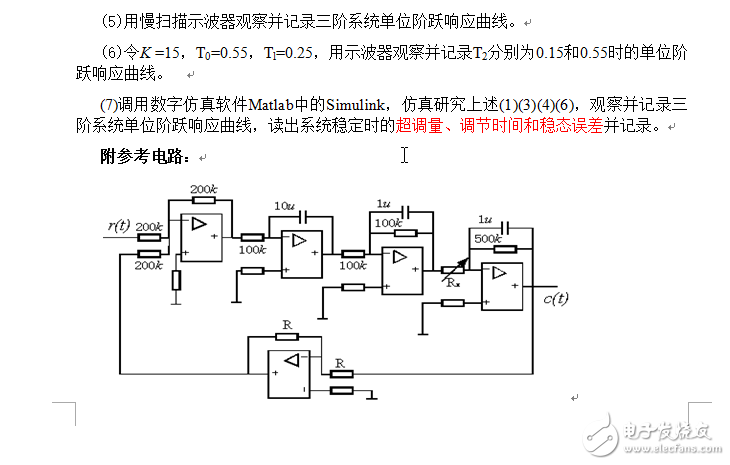

老师给的电路图 老师给的电路图
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
主权至上
1楼-- · 2019-07-18 14:49
该系统开环传递函数为 其中T0=10u*100k=1S;T1=1u*100k=0.1S;T2=1u*500k=0.5S;K1=100k/100k=1;K2=500/Rx;即  其中,K=500/Rx,Rx的单位为k。
系统特征方程为 ,根据劳斯判据得到:
当0<K<12时,        系统稳定;
当K=12时,系统临界稳定,作等幅振荡;

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

屎壳郎_42f
2楼-- · 2019-07-18 18:45
模拟PID而已;只要你按照PROCESS得参数设置就可以了

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

屎壳郎_42f
3楼-- · 2019-07-18 22:17
你好不错,你您你好不错,你您你好不错,你您你好不错,你您你好不错,你您你好不错,你您你好不错,你您你好不错,你您
屎壳郎_42f
4楼-- · 2019-07-19 02:58
 精彩回答 2  元偷偷看……
太子的空间
5楼-- · 2019-07-19 06:08
看看我发的帖子里面有个虚拟示波器软件
主权至上
6楼-- · 2019-07-19 11:05
屎壳郎_42f 发表于 2017-6-9 13:57
模拟PID而已;只要你按照PROCESS得参数设置就可以了

PROCESS是什么 在哪可以点击
