走过路过，不要错过。proteus设计的电路有点问题，希望大家进来看看。

2019-07-18 09:40发布

4265 6

用proteus设计了一个电路，输入信号是正弦波，希望能够对信号进行放大，但是信号通过如图所示的两个放大器后，信号变成了直流信号，用示波器测量后得到如下的图，有没有大神知道这个电路图哪里有问题，导致了信号的丢失。初始信号的频率是10hz。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-07-18 14:46

这是设计的电路图

2楼-- · 2019-07-18 14:54

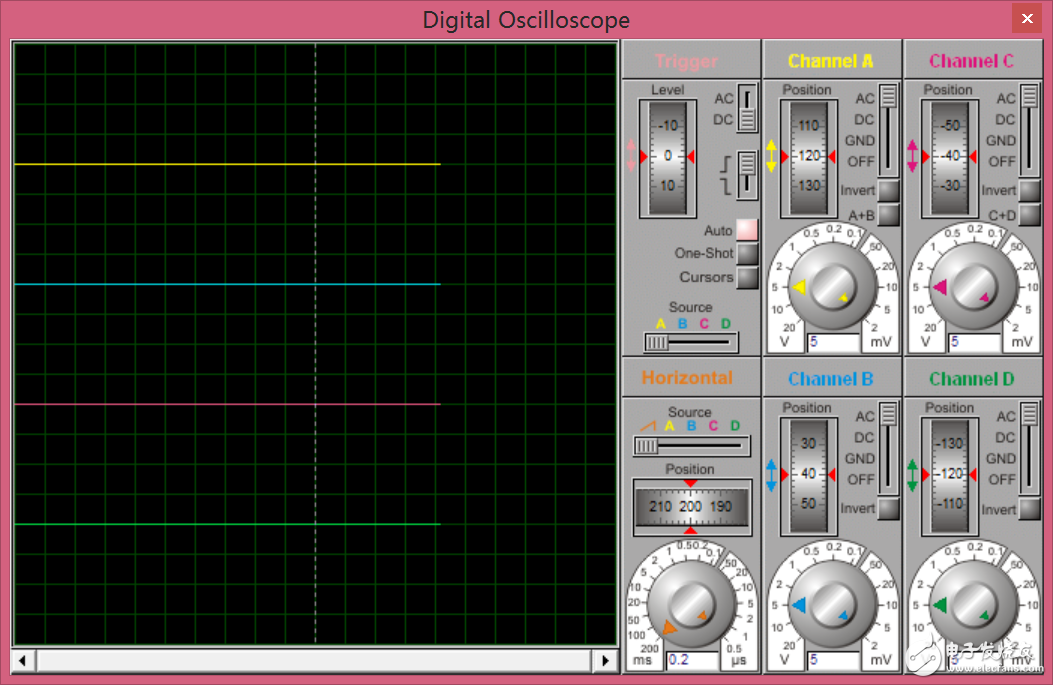

这是示波器测量后显示的波形，绿 {MOD}的是。

3楼-- · 2019-07-18 18:51

第一个运放电路错了，你应该是想做反相放大器吧

4楼-- · 2019-07-18 23:42

精彩回答 2 元偷偷看……

5楼-- · 2019-07-19 02:46

先解决第一级放大问题

6楼-- · 2019-07-19 04:56

这是设计的电路图
