武力戡乱 发表于 2015-1-9 22:59 上传一下文件看看！
锁相倍频电路.rar 下载积分: 积分 -1 分
29.88 KB, 下载次数: 68, 下载积分: 积分 -1 分
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 士心甬力xzy 的问题《CD4046倍频电路，输出频率与输入一样，是什么原因？！》','https://www.xiaopingtou.net/q-94675.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
用proteus8.0仿真的
锁相倍频电路.rar 下载积分: 积分 -1 分
29.88 KB, 下载次数: 68, 下载积分: 积分 -1 分
但是我看出来了，你仿真设置有问题！
你的输入信号和输出信号的频率肯定不是一样的。用虚拟示波器验证一下即可知道。

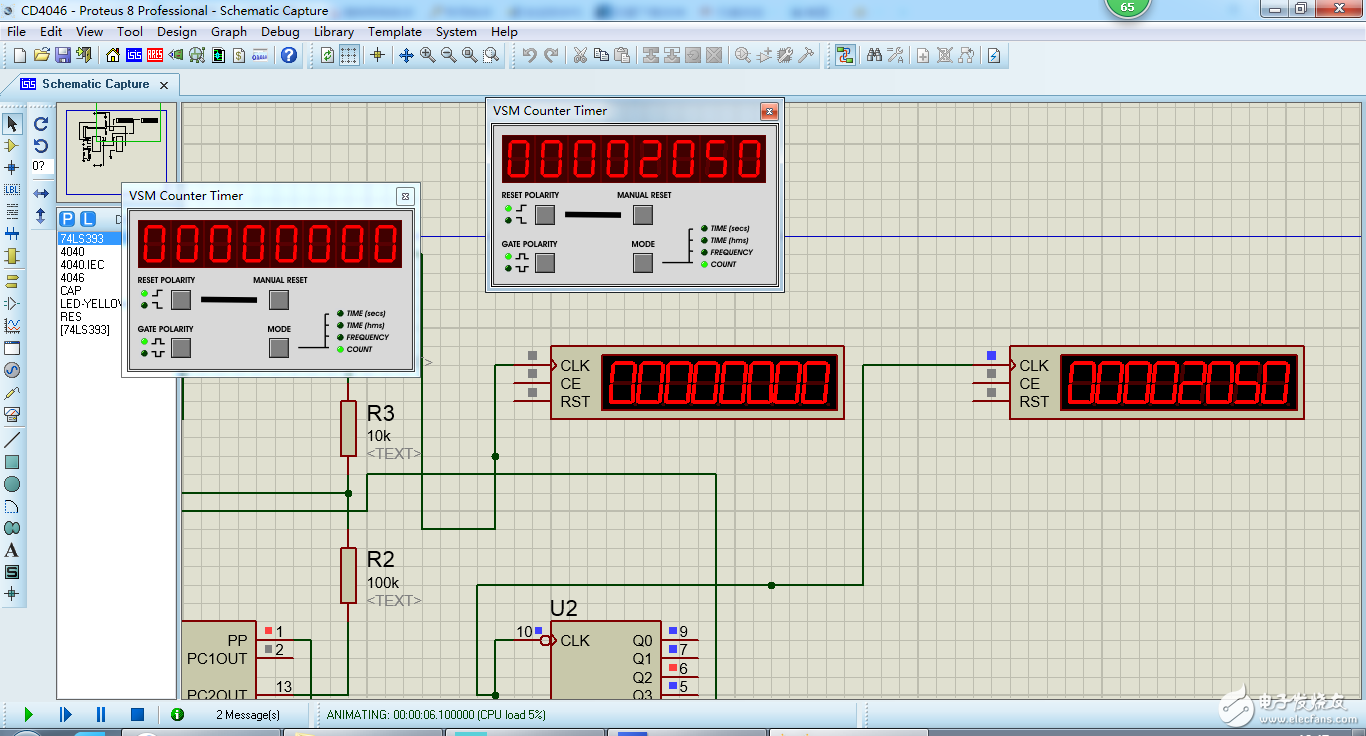

虚拟仪器里的那个“COUNTER TIMER”，有四种操作模式，即包含四个功能：秒计时器、时分秒计时器、频率计、计数器。
抓过来就用，默认为秒计时器（Time (secs)）。多个秒计时器同时启动计时，当然计时结果完全相同了。
双击它们，把操作模式设定为频率计（Frequency）即可。
