基于89C52单片机1602字符液晶显示屏 的一点问题 求助。。。

2019-07-18 10:00发布

学生小白一枚
刚开始学protues不太懂
最近在弄个 基于89C52单片机1602字符液晶显示屏 的课题
通过四个按键来实现文字控制显示
程序弄好了 keil调试也没问题
然后卡在了protues仿真上 四个按钮不知道该怎么连 我也不知道连得对不对。。。
求大大们指教下。。

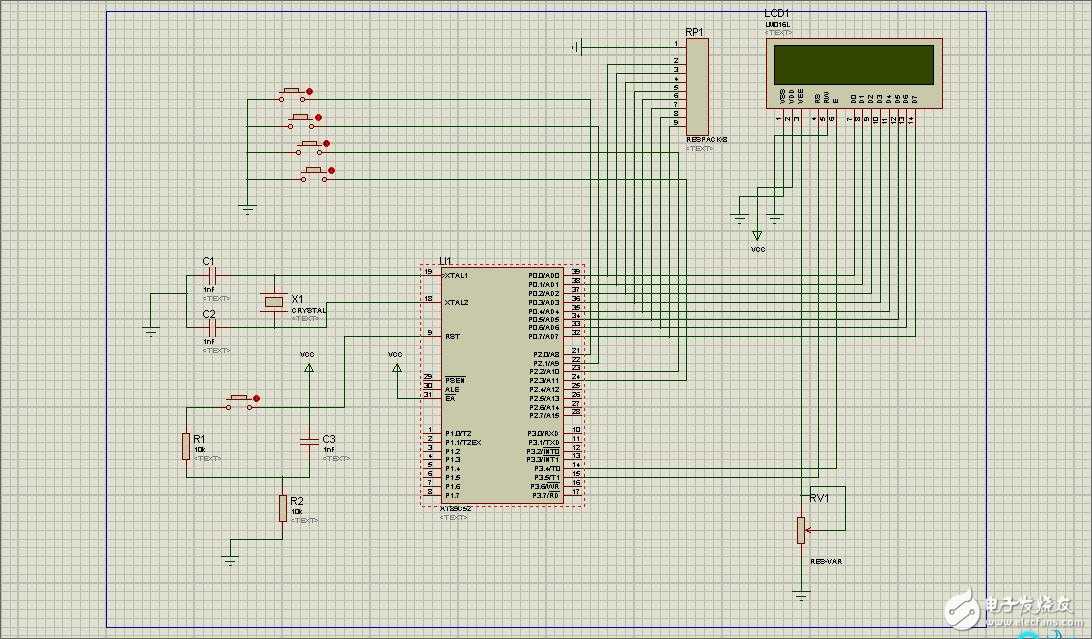

电路原理图

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
DZFSYMCU
1楼-- · 2019-07-18 13:09
提问可以在具体一些吗,我之前做过1602显示,你是要实现按一个按键显示一个数还是按一个按几个都显示呢,还有1602一般是不显示汉字的,不过一些简单的汉字可以用字模软件生成在写到  1602空余内存中的。
接法应该是没问题,就是不断检测,注意消抖处理,再根据你按得哪一个键进行判断,再来输出就可以了。
S.k.
2楼-- · 2019-07-18 17:43
DZFSYMCU 发表于 2014-3-1 17:36
提问可以在具体一些吗,我之前做过1602显示,你是要实现按一个按键显示一个数还是按一个按几个都显示呢,还 ...

我是想每个按键分别显示不同的字符,打算显示日文和英语。
可以的话能不能帮我画一下四个按键连接的线路呢?
头都大了。。orz

xunqi
3楼-- · 2019-07-18 19:52
 精彩回答 2  元偷偷看……
S.k.
4楼-- · 2019-07-18 22:20
xunqi 发表于 2014-3-1 20:03
只要随便连接单片机的I/O口,通过按键程序检测是哪个按键,在程序中执行相应的显示代码,可以完成! ...

请问我这样连接对吗?

xunqi
5楼-- · 2019-07-18 22:52
S.k. 发表于 2014-3-2 20:25
请问我这样连接对吗?

可以,然后通过编写按键的查询程序,即可!
S.k.
6楼-- · 2019-07-18 23:28
xunqi 发表于 2014-3-2 21:27
可以,然后通过编写按键的查询程序,即可!

好的  谢谢哈!
