Proteus 直流扫描分析设置

2019-07-18 10:08发布

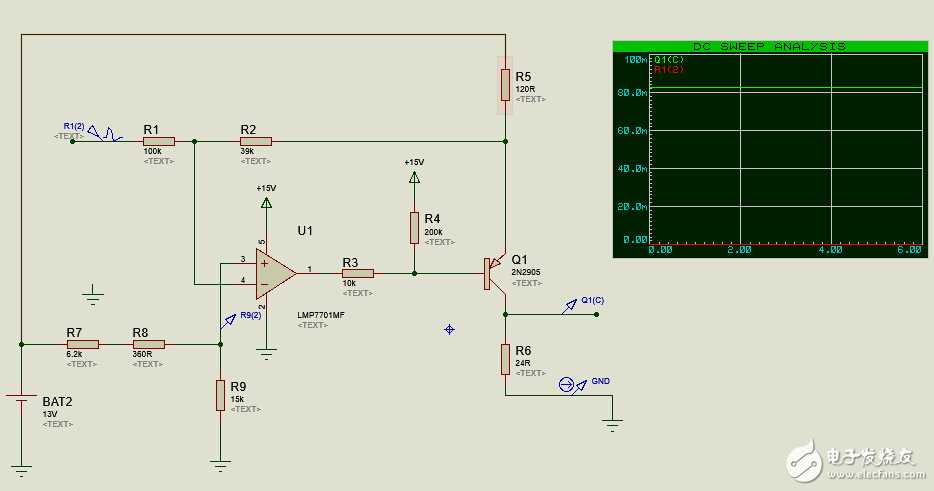

今晚闲来无事用proteus跑完PIC程序,琢磨用这货进行下直流扫描分析,印象中是可以设置的,不过刚刚摆弄了会,探针怎么也设置不了。。。看样子不会用了,请知道的朋友说下,附件是仿真图,改好上传交流也行,多谢!

4-20互转0-5V.rar (19.37 KB, 下载次数: 7)
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
dxp1997
1楼-- · 2019-07-18 10:10
问题解决,用MIXED图表就可以了。。。。。。。。
