本帖最后由 GeneralZRZ 于 2014-2-19 22:53 编辑

课程设计“压力测控系统”，已经完成了原理图&汇编源程序。但是在添加过源程序、进行仿真的时候，报出以下错误：

Can‘t load "calc.exe"

复制代码

题目&本人的解答如下：

1）题目：

　题目十九压力测控系统
　　　对压力传感器的信号进行检测。当压力低于30pa时，黄灯闪烁；当压力高于150pa时，红灯闪烁，闪烁周期为1秒。（功能实现☆）（基本功能实现并在数码管显示压力值，格式为P=XXX，★）（前面2功能实现，并可手动设定压力临界值★☆）。

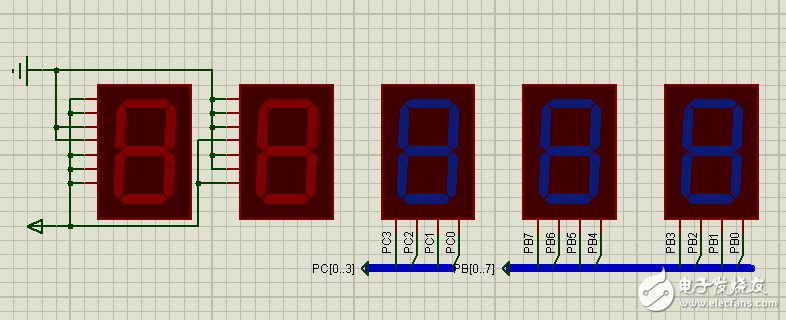

复制代码 2）ISIS原理图：


3）汇编源代码：

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;宏定义
PI_A EQU 200H
PI_B EQU PI_A+2H
PI_C EQU PI_B+2H
PI_CTRL EQU PI_C+2H
CT_0 EQU 208H
CT_1 EQU CT_0+2H
CT_2 EQU CT_1+2H
CT_CTRL EQU CT_2+2H
ADC_ADDR EQU 210H
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
DATA SEGMENT
BUFF DB ?
DECADE_UNIT DB ?
HUNDRED DB ?
DATA ENDS
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START:
MOV AX, CS
MOV DS, AX
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;初始化CT8253
MOV DX, CT_CTRL ; 通道0
MOV AL, 00110110B
OUT DX, AL
MOV DX, CT_0
MOV AX, 15000D
OUT DX, AL
MOV AL, AH
OUT DX, AL
MOV DX, CT_CTRL ; 通道1
MOV AL, 01010110B
OUT DX, AL
MOV DX, CT_1
MOV AL, 100D
OUT DX, AL
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;初始化ADC0808
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;初始化PI8255A
MOV DX, PI_CTRL
MOV AL, 10010000B
OUT DX, AL
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;获取数值，置位，保持……
AGAIN:
CALL GETDATA
CALL ALARM1
CALL DELAY
CALL HEX2DEC
CALL ALARM2
CALL DELAY
JMP AGAIN
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
GETDATA PROC
PUSH AX
PUSH DX
PUSHF
MOV DX, PI_A
IN AL, DX
MOV BUFF, AL
POPF
POP DX
POP AX
RET
GETDATA ENDP;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
ALARM1 PROC
PUSH AX
PUSH BX
PUSH DX
PUSHF
CMP BUFF, 30D
JB ALARM_YELLOW
CMP AL, 150D
JA ALARM_RED
MOV DX, PI_C
IN AL, DX
OR AL, 0
OUT DX, AL
JMP NORMAL
ALARM_RED:
MOV DX, PI_C
MOV AL, 00001001B ; 给PC4置1，亮红灯
OUT DX, AL
CALL DELAY
JMP NORMAL
ALARM_YELLOW:
MOV DX, PI_C
MOV AL, 00001011B ; 给PC5置1，亮黄灯
OUT DX, AL
CALL DELAY
JMP NORMAL
NORMAL:
MOV DX, PI_C
MOV AL, 00001000B ; PC4归0
OUT DX, AL
MOV DX, PI_C
MOV AL, 00001010B ; PC5归0
OUT DX, AL
POPF
POP DX
POP BX
POP AX
RET
ALARM1 ENDP;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
ALARM2 PROC
PUSH AX
PUSH DX
PUSHF
MOV DX, PI_C
MOV AL, HUNDRED ; 高4位
OUT DX, AL
MOV DX, PI_B
MOV AL, DECADE_UNIT ; 低8位
OUT DX, AL
POPF
POP DX
POP AX
RET
ALARM2 ENDP
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
HEX2DEC PROC
PUSH AX
PUSH CX
PUSHF
MOV AL, BUFF
MOV CL, 64H
DIV CL
MOV HUNDRED, AL
MOV DECADE_UNIT, AH
POPF
POP CX
POP AX
RET
HEX2DEC ENDP;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
DELAY PROC
PUSH CX
PUSHF
MOV CX, 2801
NEXTtiME:
LOOP NEXTTIME
POPF
POP CX
DELAY ENDP;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
CODE ENDS
END START
