求助：51单片机下Proteus仿真74HC245无法写入！

2019-07-18 10:26发布

站内问答 / proteus
14109 5 1418
    我将74HC245挂在总线上，DIR接P1.0，OE接将A8、A9、A10译码产生的选通端CS2，先将P1.0置高，再向P0口写入0，74HC245B端口一直是高电平。
   部分源代码：
#define KEY                        ( *(volatile INT8U xdata *)0x8200 )
void KeyWR(INT8U dat)
{
        P10 = 1;
        KEY = dat;
}

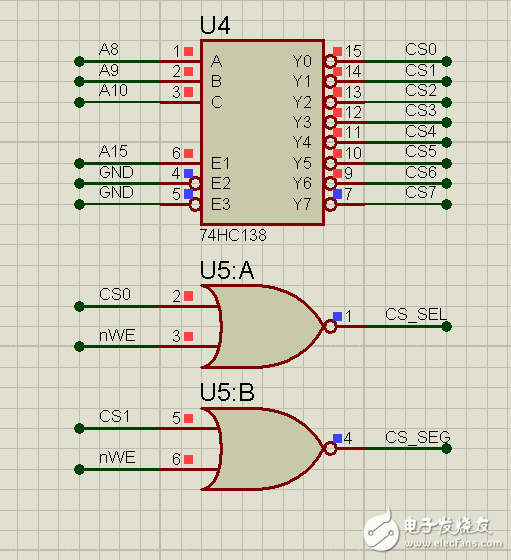

捕获1.PNG 矩阵键盘 译码

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
武力戡乱
1楼-- · 2019-07-18 13:52
看看资料，使能端是个非。
goforitzyl
2楼-- · 2019-07-18 13:55
武力戡乱 发表于 2015-4-21 00:36
看看资料，使能端是个非。

      74HC138译码器的输出就是低电平啊（CS2）
武力戡乱
3楼-- · 2019-07-18 15:34
goforitzyl 发表于 2015-4-21 00:59
74HC138译码器的输出就是低电平啊（CS2）

138？cs2？
goforitzyl
4楼-- · 2019-07-18 17:22
 精彩回答 2  元偷偷看……
武力戡乱
5楼-- · 2019-07-18 22:32
goforitzyl 发表于 2015-4-21 22:14
我用38译码器的输出CS2选通74HC245

哦
这里CE是使能，ABBA是控制是A给B还是B给A。具体你看我给你的图片。细细看一眼！
