USB 转 TTL的电平如何设置为3.3V呀 ？

2019-03-23 17:54发布

站内问答 / STM32/STM8
4769 3 1766

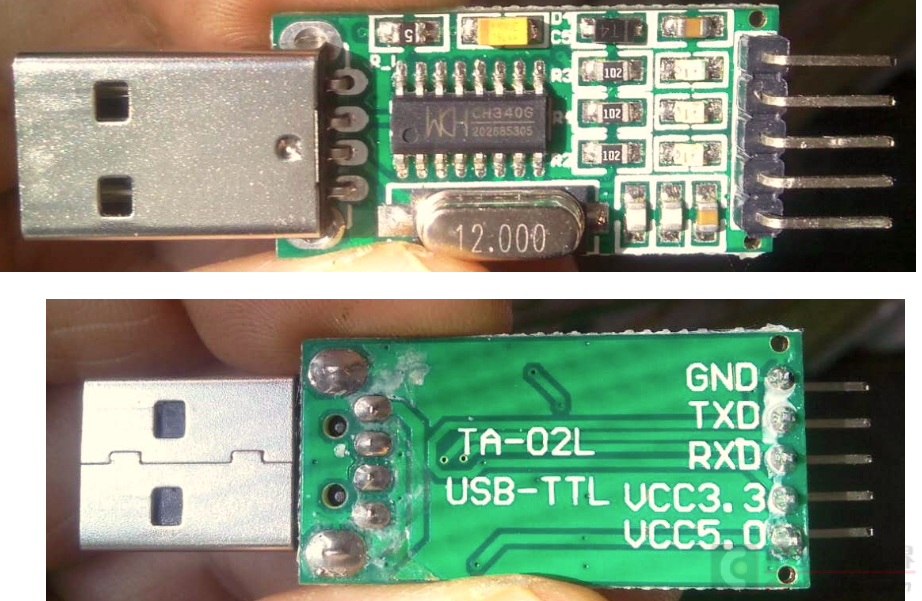

见附图一，为USB转TTL 的转换器。

通过此转换器，将 PC机和目标板( MCU为STM32F )连接，并用 该转换器的VCC3.3V为目标板供电。

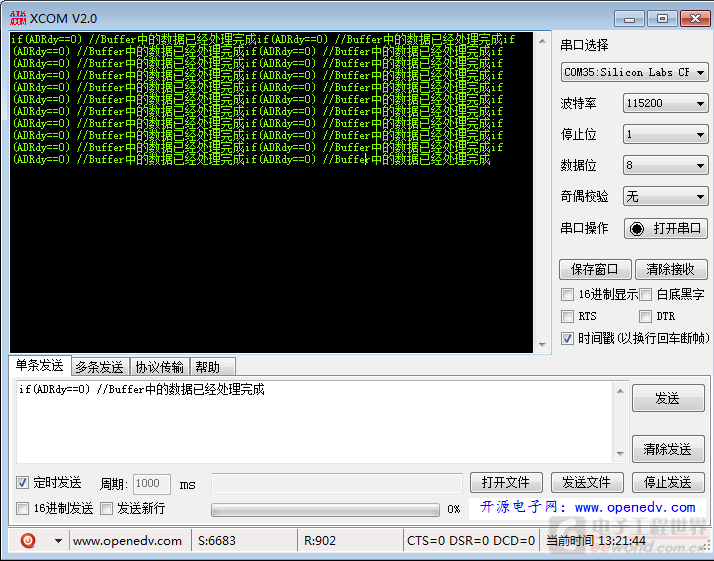

见附图二，利用此转换器，可以实现USART通讯。

可是，经测量，此转换器USART电平不对，RXD、TXD均为5V。

请教：
如何设置，可以把RXD TXD的电平设置为3.3V ？

非常感谢！

附图一

附图二
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
tianshuihu
1楼-- · 2019-03-23 21:47
/ 有两种方案
一，外接电平转换电路（其实输入、输出百欧姆的串个电阻能凑合用，不过有烧IO的风险）

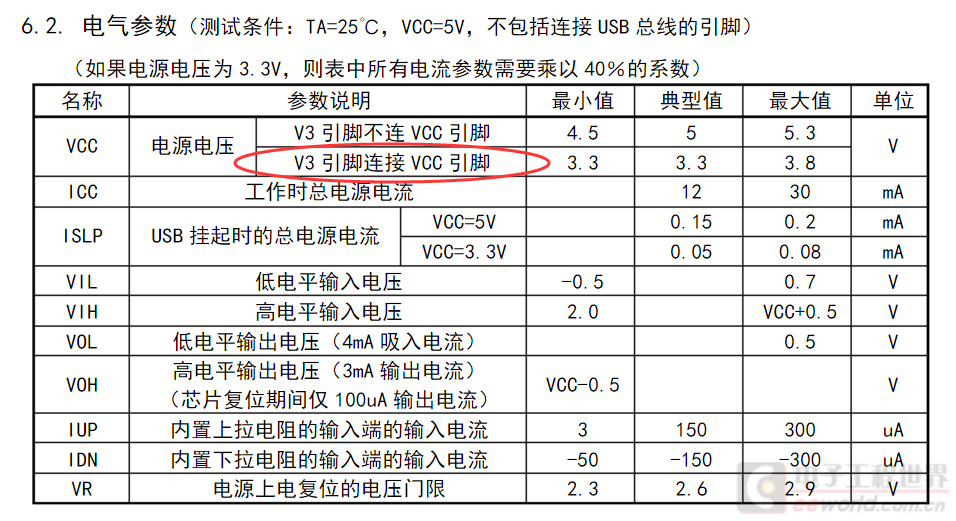

二，改造一下，改用3.3V供电，具体看一下面的图和链接 ch340.png
CH340 USB转串口IC 中文资料
slotg
2楼-- · 2019-03-23 23:29
 精彩回答 2  元偷偷看……
yhye2world
3楼-- · 2019-03-24 02:38
谢谢二位大侠，学习了
