proteus

大家帮忙看看数码管为什么不亮啊

2019-07-18 10:59发布

站内问答 / proteus
6841 18 1638
本帖最后由 堕落小生 于 2012-6-24 16:43 编辑

汇编编了一个程序，在学习板上可以用，在proteus上数码管不亮了，求大侠帮忙！！！因为还要修改，所以想用proteus方便。学习板数码管接线图，DU是P2.6，WE是P2.7

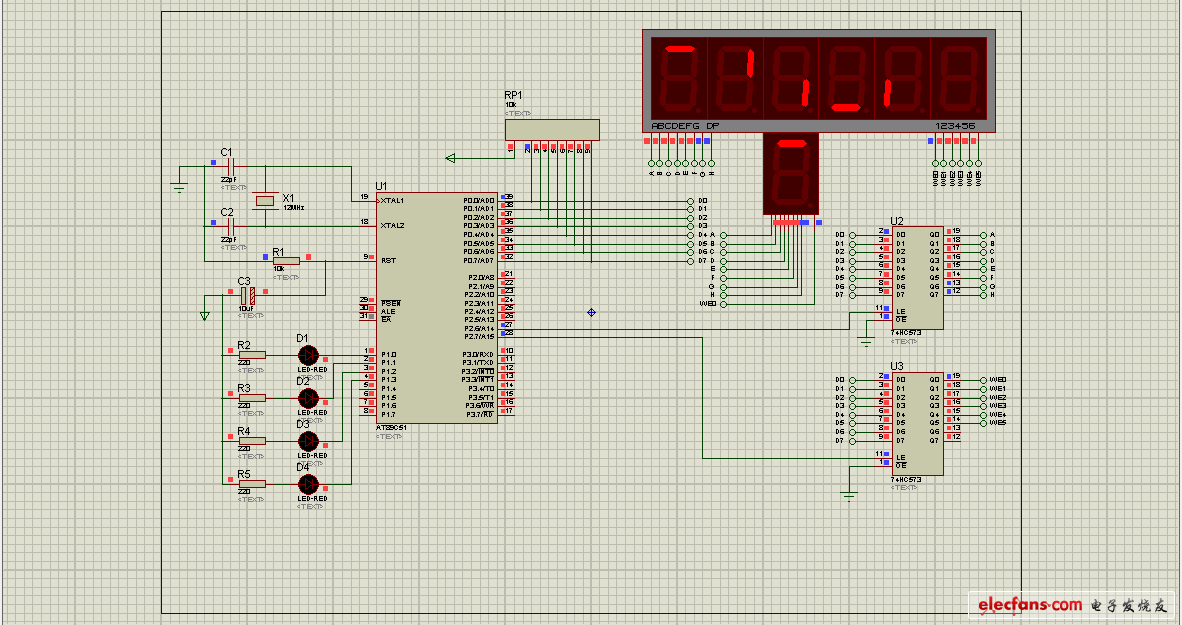

proteus接线图
学习板工作图
简易时钟.rar 下载积分: 积分 -1 分
36.57 KB, 下载次数: 32, 下载积分: 积分 -1 分
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
堕落小生
1楼-- · 2019-07-18 15:50
我不知道怎么设置下载就不要e币了
642627009
2楼-- · 2019-07-18 21:10
没有加上拉电阻
堕落小生
3楼-- · 2019-07-18 22:56
修改后的结果 QQ截图20120625231606.png
堕落小生
4楼-- · 2019-07-18 23:01
 精彩回答 2  元偷偷看……
642627009
5楼-- · 2019-07-18 23:28
那就是程序有问题了，加油
堕落小生
6楼-- · 2019-07-19 03:22
这是我显示部分的代码，延时是5毫秒
        MOV A,R0
        MOV B,#10
        DIV AB
        MOVC A,@A+DPTR
        SETB P2.6
        MOV P0,A
        CLR P2.6
        SETB P2.7
        MOV P0,#11111110B
        CLR P2.7
        CALL DELAY
        MOV A,B
        MOVC A,@A+DPTR
        SETB P2.6
        MOV P0,A
        CLR P2.6
        SETB P2.7
        MOV P0,#11111101B
        CLR P2.7
        CALL DELAY
        MOV A,R1
        MOV B,#10
        DIV AB
        MOVC A,@A+DPTR
        SETB P2.6
        MOV P0,A
        CLR P2.6
        SETB P2.7
        MOV P0,#11111011B
        CLR P2.7
        CALL DELAY
        MOV A,B
        MOVC A,@A+DPTR
        SETB P2.6
        MOV P0,A
        CLR P2.6
        SETB P2.7
        MOV P0,#11110111B
        CLR P2.7
        CALL DELAY
        MOV A,R2
        MOV B,#10
        DIV AB
        MOVC A,@A+DPTR
        SETB P2.6
        MOV P0,A
        CLR P2.6
        SETB P2.7
        MOV P0,#11101111B
        CLR P2.7
        CALL DELAY
        MOV A,B
        MOVC A,@A+DPTR
        SETB P2.6
        MOV P0,A
        CLR P2.6
        SETB P2.7
        MOV P0,#11011111B
        CLR P2.7
        CALL DELAY
        RET
