二极管桥式整流仿真的问题

2019-07-18 11:27发布

3169 8

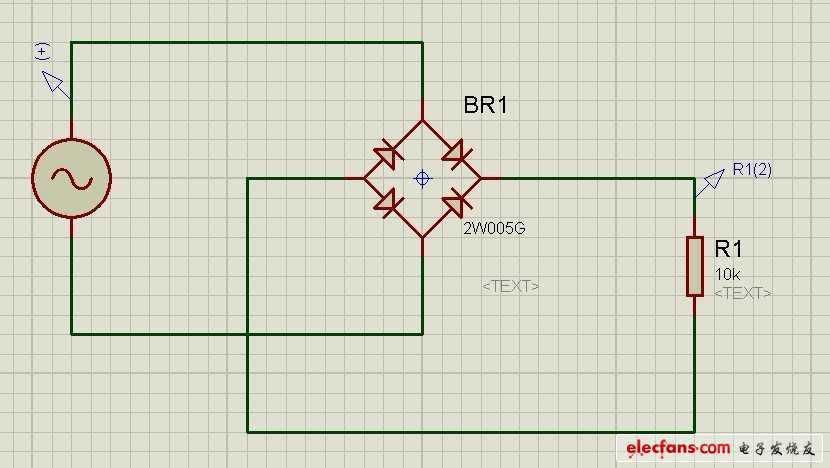

这是电路图：

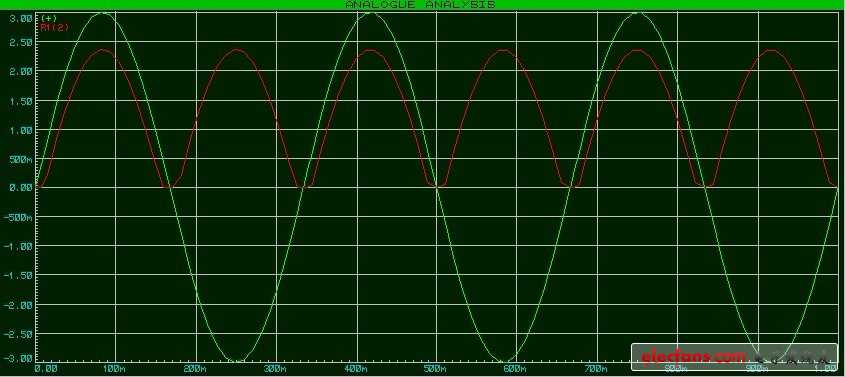

这是俩探针所测电压的波形：

我不明白的是为什么我的电源电压的峰值设的6V，为什么在图标上我的电源的峰值成了3V。
然后我修该了电路，加了地：

然后电压探针所测的波形是：

这个时候电源的波形峰值是6V的，很理想。但是经过整流后负载（也就是图中的电阻）
为什么有一段负值，这是因为电阻与地之间还有一个二极管嘛，那应该怎么才能测到电阻的波形呢？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-18 14:21

不错。。。。

2楼-- · 2019-07-18 20:17

精彩回答 2 元偷偷看……

3楼-- · 2019-07-18 23:31

看看、、

4楼-- · 2019-07-19 00:38

收藏了

5楼-- · 2019-07-19 01:02

值得仿真看看

6楼-- · 2019-07-19 04:17

用两个探针的那个测。
