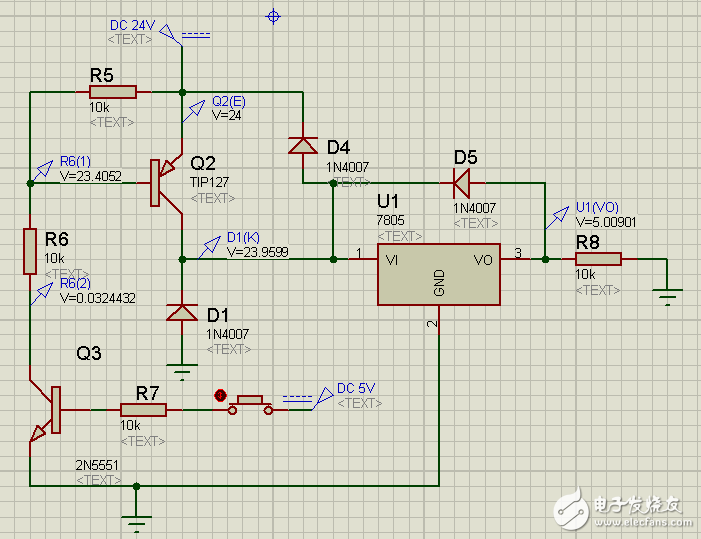

我用的是tiP127做开关电路。仿真刚开始运行时TIP127的C端电压是0V；按键第一次按下，TIP127导通，C端电压升为23.9V；再断开按键，此时TIP127的C端输出电压是4.17V，不应该是0V左右么？PS：线路板实测电压：按键断开时，TIP127的E端电压23.8V，B端电压23.8V，C端电压0.8V；按键闭合时，TIP127的E端电压22.5V，B端电压21.1V，C端电压21.8V。为什么仿真结果和实际差那么大啊！
-
模拟运行刚打开时，按键未闭合
-
第一次闭合按键
-
第一次断开按键
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
