用JLINK 烧写程序时出现NO Cortex-m device found in JTAG chain

2019-03-23 17:58发布

站内问答 / STM32/STM8
1354 17 1590
本帖最后由 wanghlady 于 2015-6-2 15:59 编辑

网上找的一些方法也尝试了  也重启了电脑 重启了程序 还是不行啊 求帮助  这是哪里的原因 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
17条回答
Aragorn
1楼-- · 2019-03-23 21:18
/ 你的FLASH DOWNLOAD里面的芯片配置没有？还有烧程序的接口图呢？
wanghlady
2楼-- · 2019-03-24 03:03
Aragorn 发表于 2015-6-2 15:42
你的FLASH DOWNLOAD里面的芯片配置没有？还有烧程序的接口图呢？

我又传了两张
wanghlady
3楼-- · 2019-03-24 07:39
 精彩回答 2  元偷偷看……
Aragorn
4楼-- · 2019-03-24 10:47
那你用的是SWD模式，我们也一直用这个，从来没出过问题。给你一个参考：
1. 确保接线正确，JLINK的TMS位是SWDIO，TCK是SWCLK；
2. 我们的转接板上面，这些信号线全部用10K上拉到3.3V；

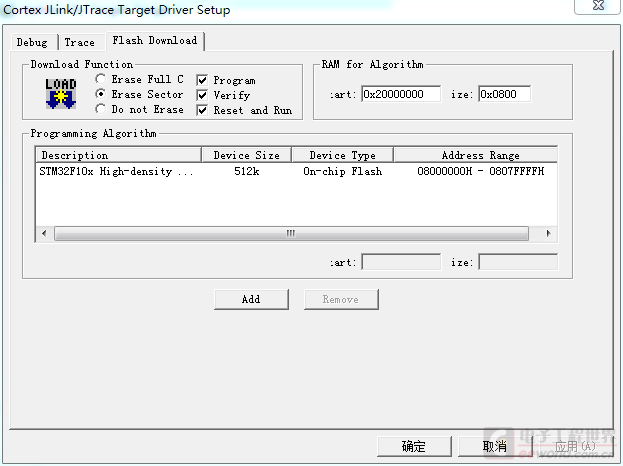

3. FLASH DOWNLOAD你也要配置，如下图：

4. 接触要紧固，同时要防止接触面氧化等，总之接触一定要良好，否则会问题不断的。

常见泽1
5楼-- · 2019-03-24 10:56
第2张图 说明已经找到单片机了 FLashdownload呢？
wanghlady
6楼-- · 2019-03-24 11:21
 精彩回答 2  元偷偷看……
1 2 3 下一页
