自己搭的逆变器IGBT老是击穿

2019-07-18 15:04发布

站内问答 / 电源技术
5482 19 1320
小弟最近自己搭个逆变器来控制电机，用的ti PMSM3_4的LEVEL1来控制的。电机运转正常，但是在我停止驱动信号断开电源后，总是有一个桥臂的IGBT的GEC级都击穿了短路了。 IGBT的电流16A，电压600V，我的直流侧电压只有48V，检测的电流也只有2A左右，但是断电后IGBT都很烫。 是不是在关断的瞬间的尖峰电压击穿了GE，有什么措施呢？我门极只加了个驱动电阻50欧，还要不要加什么电路呢？（开关频率10K， 死区2us）
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
24不可说
1楼-- · 2019-07-18 20:10
可以采用并联电容方式抑制尖峰电流，

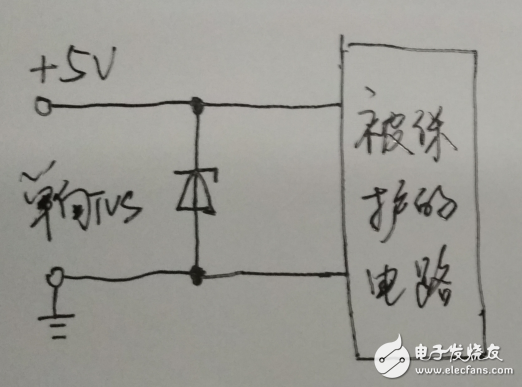

连接方式类似于TVS，我给你上一个TVS保护电路的图你参考一下。


我在做毕设的时候，用到了有源钳位电路可以抑制反激变压器尖峰电流，
主要是靠电感和电容实现，具体原理你可以看下网上关于反激变压器有源钳位电路的资料。

评分

参与人数 1积分 +3 收起 理由 啊啊啊啊aaa + 3

查看全部评分

啊啊啊啊aaa
2楼-- · 2019-07-18 21:19
 精彩回答 2  元偷偷看……
24不可说
3楼-- · 2019-07-19 02:49
加TVS可以抑制尖峰电流，并联。
菜鸟零零
4楼-- · 2019-07-19 06:19
并联个电阻接地，如何？
菜鸟零零
5楼-- · 2019-07-19 07:28
并联个电阻接地，如何？
啊啊啊啊aaa
6楼-- · 2019-07-19 11:33
菜鸟零零 发表于 2017-7-18 21:18
并联个电阻接地，如何？

并在哪两端？  GE吗？
